4.女兒墻山墻的節點設計
在此處的設計目標是：
4.1要保證山墻下泛水板與屋面板連接牢固，而且必須與屋面板同時滑動;
4.2保證此處是剛性防水，不能因泛水件尺寸限制，因搭接漏水而造成屋面漏水;
4.3保證天溝端板、女兒墻內板、山墻下泛水板、隱藏滑動屋面天溝四者連接牢固，防水型好。
這里，山墻下泛水板下面設有沿屋面通常的隱藏滑動屋面天溝，該天溝一端與固定于山墻封邊角鋼上的滑動支架連接，另一端與屋面板連接。該天溝左端高度可以根據檐口天溝屋面溢水深度而增加檐口增高件(圖15)。而在屋面山墻中部或上部只取50-80mm高即可(圖14)。圖16是該節點的三維示意圖。這里，需要強調的是，隱藏滑動屋面天溝底部、側面以及檐口增高件和山墻下泛水板在天溝端部，與天溝端板的防水均需有可靠的連接。

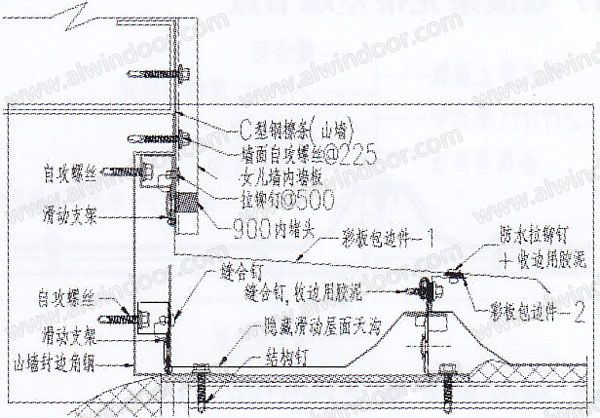

圖14女兒墻山墻中部節點圖

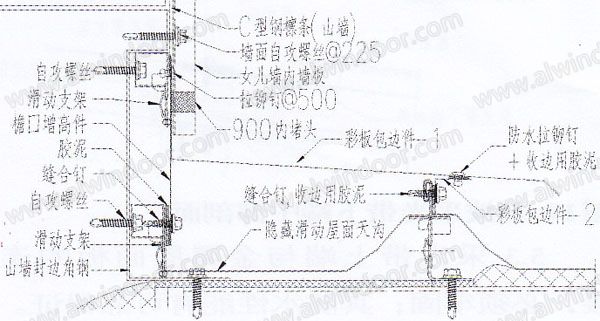

圖15女兒墻山墻檐口節點圖
女兒墻內板的下端必須于山墻封邊角鋼的上端直立面上；絕不可與山墻下泛水板相連接。否則會影響山墻下泛水板的滑動。女兒墻內板與山墻下泛水板間，同樣設有橡膠堵頭，該堵頭是與女兒墻內板相匹配的。在橡膠堵頭與泛水板間和橡膠堵頭與女兒墻內板間均應鋪設通長、連續的膠泥;同時，泛水板之間搭接，女兒墻內板搭接處同樣鋪設通長、連續的膠泥(圖14-16)；這種設計，可以解決北方山墻下天溝積雪，融化漏水的問題。

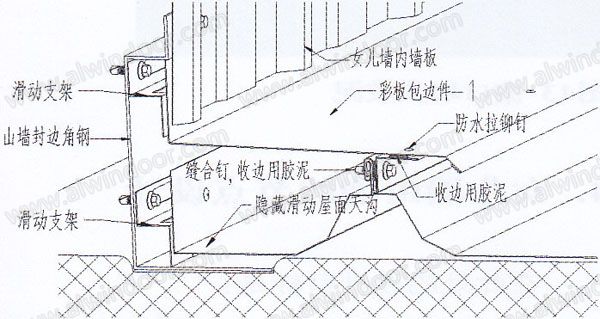

圖16女兒墻山墻中部節點視圖
5.金屬屋面采光帶的節點設計
在此處的設計目標是：
5.1要保證采光帶與金屬屋面板連接牢固且是剛性防水;必須與屋面板同時滑動。
5.2采光帶下端與金屬屋面板的連接，其防水性能必須得到可靠保證；不能因采光帶尺寸限制，因搭接漏水而造成屋面漏水；其搭接的防水性能必須有可靠保證。

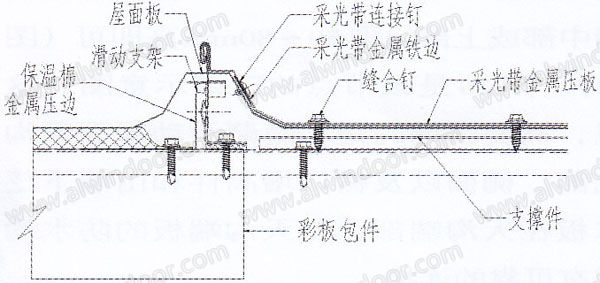

圖17雙波采光帶左端節點
圖18雙波采光帶下端中部節點
