強雨、雪環境下大型金屬屋面節點設計

圖19雙波采光帶下端中部剖面

　　5.3采光帶上端與金屬屋面板的連接，必須牢固；其防水性能有可靠保證。

　　采光帶，一般有雙波和單波兩種采光帶，兩側均設有與金屬屋面板兩側一致的彩板鐵邊；鐵邊與采光帶問鋪設通長密封膠泥，然后用自鎖鉚釘間隔連接(圖20)。鉚釘間距不可過大，宜為100-150mm。該密封膠泥在采光帶搭接范圍必須伸出彩板鐵邊2mm以上(圖17-22)。

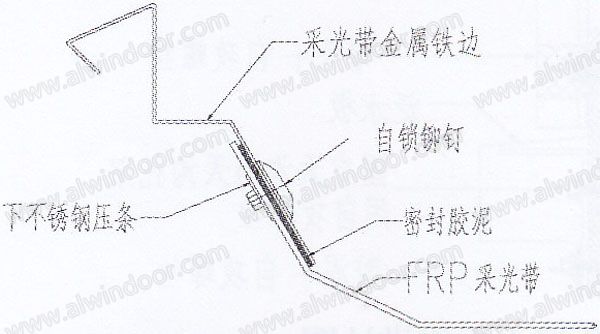

圖20雙波采光帶大樣圖

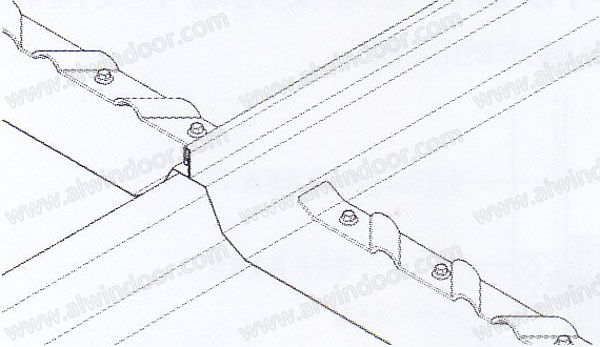

圖21雙波采光帶中部節點視圖

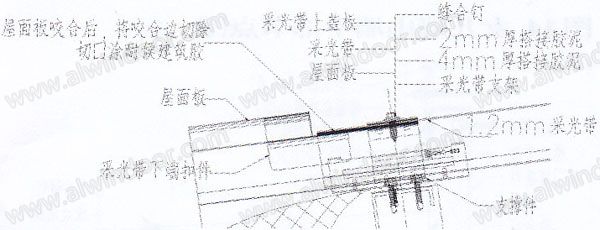

圖22雙波采光帶上部節點視圖

　　6.金屬屋面洞口的節點設計

　　在此處的設計目標是：

　　6.1要保證洞口基座與金屬屋面板連接牢固且是剛性防水，必須與屋面板同時滑動；

　　6.2洞口基座與風機的連接，將按有動力風機和無動力風機分別考慮，無動力風機可與洞口基座直接連接在一起；

　　6.3有動力風機與洞口基座的連接，必須分開考慮;在洞口基座內設置風機支架，動靜分離。

　　洞口基座在工廠預制，為整體式;與屋面板的連接采用下設膠泥的內連接方式。安裝完成后，再在四周涂耐候密封膠，起雙重防水保險作用(圖23-25)。

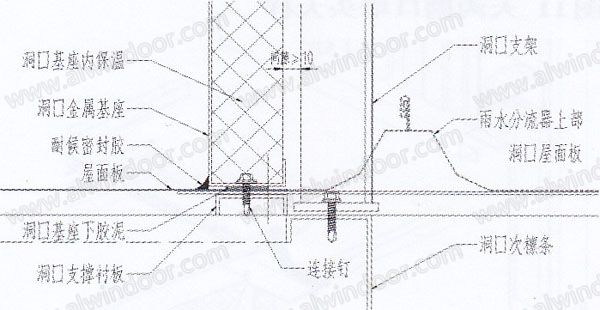

圖23屋而洞口側部節點
