建筑遮陽一體化的影響因素及設計原則

　　3.3.1各組成部分及作用

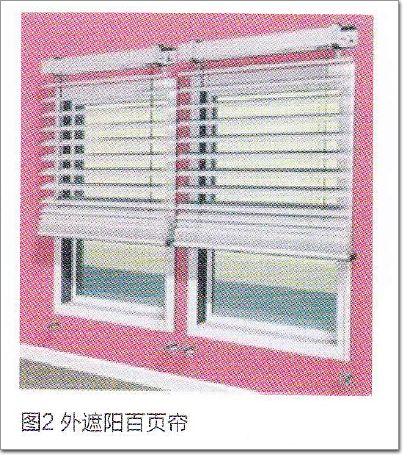

　　現在常用的鋁合金外遮陽百葉簾主要由四部分組成(如圖2):頂盒、導向系統、頁片、控制系統。

　　(1)頂盒大部分都是由鋁型材擠壓成型j可配合建筑立面設計成各種形式,主要作用是隱藏提升設備和疊合的頁片。

　　(2)導向系統主要作用是提升百頁并保持其穩定性，在百頁簾的上部和側面構成一個體系。

　　(3)頁片多為單片鋁合金,常見的斷面有三種形式,平頁片收起時在頂翕中占用的空間最小,卷邊片的穩走性較其他兩類好,雨翼形片在垂苴狀態下能相互卡扣,使百頁簾密閉效果更好。

　　(4)驅動系統是用來調整百葉簾置及頁片的角度(遮陽百葉簾右在設置好的上、下及中間限位白動停止),也可在運行中間強制停止;百頁頁片可以水平開啟、垂直閉合,也可以調節成傾斜的任何角度,其驅動方式有手動和電勘祗類體系。手動體系曲繩索、穿管、旋轉柄等組成,而電動體系則由管狀防水電機、電動控制器、感應器等組成。

　　3.3.3產品性能

　　外百頁簾具有較好的遮陽隔熱性能,在夏季采用外遮陽百頁簾的房間能較無遮陽房間的溫度低很多,冬季夜間百頁簾還能減緩窒內熱量的流失,較無百頁簾的房間溫度有所升高。

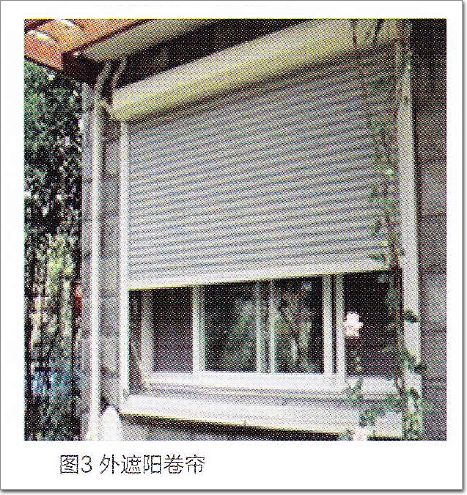

　　3.4外遮陽卷簾(如圖3)

　　從具體形態上講,外卷簾主要有以下四種,它們都是曲遮陽簾布、導向系統、卷簾頭箱、驅動系統共同組成的。外遮陽卷簾構造簡單,安全性能較高,遮陽效率蒿,使用范圍廣豸多用于大面積玻璃幕墻。

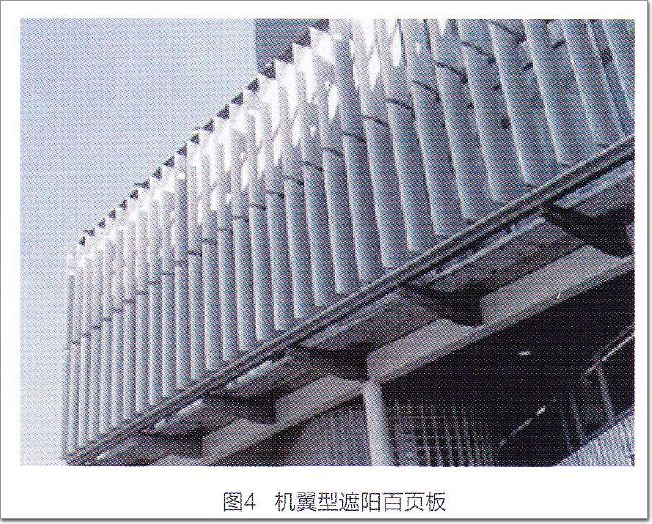

　　3.5機翼型遮陽百頁板(如圖4)

　　大型遮陽百頁系統按頁片的類型可分為: (1)中空平板苜頁遮陽系統;(2)單面板百頁遮陽系統; (3)中空梭形苜頁遮陽系統,岜叫機翼型遮陽系統,頁片呈梭形。與遮陽百頁簾相比訝在具有遮陽百頁的功能外,機翼型遮陽系統的獨特之處在于: (1)有更大的剛度（詞條“剛度”由行業大百科提供）,可以做到長度很大,并能避免風引起頁片的振動; (2)遮陽百頁板的中空結構增加了系統的保溫和隔聲性能; (3)防盜性能好。

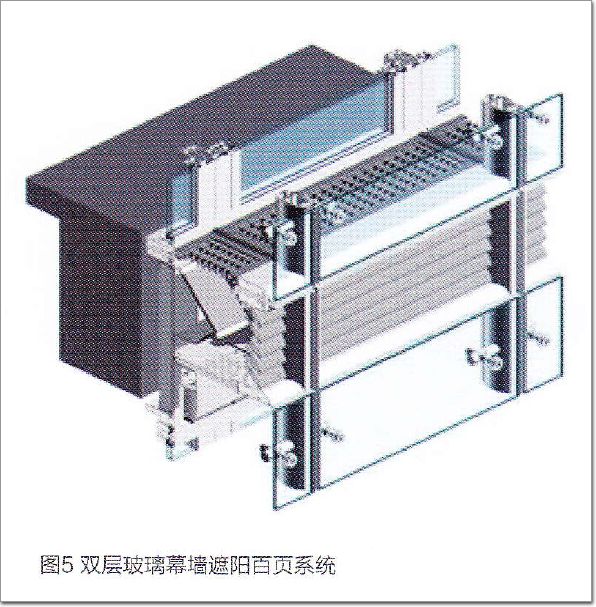

　　3.6雙層玻璃幕墻遮陽苜頁系統(圖5)

　　雙層玻璃幕墻體系一般包括內層幕墻、夾層（詞條“夾層”由行業大百科提供）遮陽苜頁簾、外層幕墻。相比于外遮百頁簾而言,這種內置的面頁會較少地受到外界氣候的影晌,故雨對其強度和穩定性的要求可以大大降低。雙層玻璃木器體系的傳熱系數比傳統的單層幕墻低得多。根據兩層幕墻間距的大小,可將其分為寬道式雙層嘉墻和窄道式雙層幕墻兩大類,寬通道式雙層幕墻和窄通道式雙層幕墻在建筑外觀、室內效果以及夾層遮陽等諸多方面存在差異。

　　4 結論

　　4.1建筑遮陽一體化需要考慮的因素有:氣候特點、室內環境的要求、建筑內外面的整體視覺效果、安全性和穩走性、遮陽系統的調節方式、遮陽系統的使用壽命。

　　4.2建筑遮陽一體化的設計原則有:適應氣候和環境的原則、“功能化”的設計原則、藝術與功能結合的設計原則等。

　　4.3不同的遮陽系統有不同的特點和功能,設計者要根據影響因素、設計原則和建設成本選擇合理的設計方案。

　　5 參考文獻

　　[1]徐悅,寒冷地區可調節式外遮陽與建筑的-體化設計,天津大學,建筑技術科學,20070501

　　[2]王怡:寒冷地區居住毽筑夏季室內熱環境研究,博士學位論文,西安建筑科技大學,2003

　　[3]閬羽阝遮陽百葉在深圳會展中心工程中的應用,建筑技,2004

　　[4]田王怡,寒冷地區居住建筑夏季室內熱環境研究,博士學位論文,西安建筑科技大學,2003

　　[5]高壟,李彤盲王義君,玻璃幕墻的遮陽節能技術,建筑設計管理, 2005【完】
