3 主要計算結果
T3塔樓屬于超B級高度的高層建筑結構，分別采用SATWE、ETABS和Perform-3D軟件進行計算。并具體分析不同工況下結構的受力特點。
(1)核心筒豎向收進部位的樓板與墻體內力分析及靜力荷載（詞條“荷載”由行業大百科提供）與水平地震作用下斜柱軸力分量產生的樓面拉應力分析。
墻體選取局部見下圖。退臺的關鍵構件能夠滿足中震不屈服;對豎向構件內力突變的墻體及其上、下層增設約束邊緣構件，對局部應力較大的區域、及局部出現拉應力的構件采用增設型鋼的方式來解決。

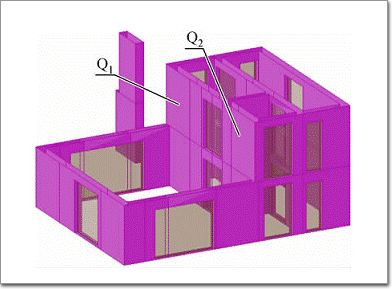

典型(31~32層核心筒)退臺部位墻體三維示意
樓板的應力分析結果表明，在鋼柱傾角發生突變的部位，水平分量大，樓板應力明顯增大。計算結果基本都能夠控制在1MPa以內，通過配筋加強的方式均能夠有效的解決，目前各層樓板均采用了雙層雙向的配筋，對應力較大的部位單獨加強。

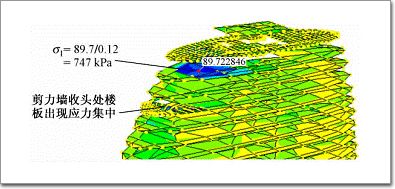

重力荷載作用下樓板應力分析

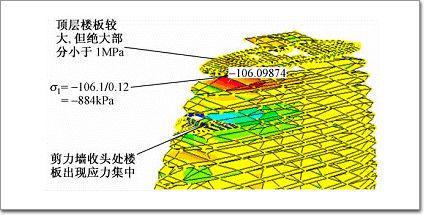

地震作用下樓板應力分析
(2)組合樓板的施工及使用階段的承載力及豎向振動頻率分析。采用SAP2000建模，分析可得，樓層最小豎向自振振動頻率為3.49Hz，可見所有部位均大于3Hz。

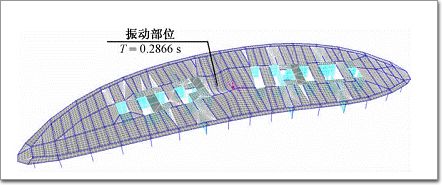

樓板豎向振動頻率
(3)鋼管混凝土柱的套箍效應計算。為了控制柱子截面，在底部1層~12層采用Q390GJC鋼，有效地控制了柱子截面，在滿足結構安全的同時給建筑提供了盡量大的空間。
(4)剪力較大的連梁的抗剪性能分析。為了確保這部分連梁不發生剪切破壞，設計時采用了以下措施來加強：首先盡量確保其跨高比大于5;其次在連梁內設置窄翼緣的型鋼來提高其抗剪承載力。具體構造見下圖。

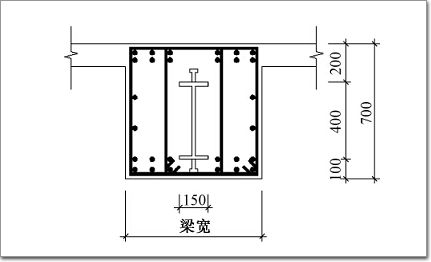

連梁內增設窄翼緣的型鋼構（詞條“鋼構”由行業大百科提供）造
(5)偏心率較大部位框架內力調整分析。T3塔樓“魚尾”部位1～16層的最大層間位移與平均層間位移的比值值在1.38～1.32之間。處理方法對扭轉位移較大處的地震剪力進行放大，采用1.3的放大系數對左側框架內力重新復核，并與中震不屈服的計算結果進行比較，取大值進行構件設計。【完】
