中國幕墻網(wǎng) 2016年會論文集系列 未經(jīng)許可不得轉(zhuǎn)載 違者必究
中空玻璃作為一種節(jié)能、隔音的環(huán)保型產(chǎn)品，在建筑門窗幕墻上得到了越來越廣泛的應(yīng)用。2014年我國全年中空玻璃產(chǎn)量突破1億平方米[1]，對于如此巨大的中空玻璃市場，質(zhì)量問題至關(guān)重要。目前我國中空玻璃存在的主要問題是壽命短、質(zhì)量沒有保證，主要表現(xiàn)是使用一段時間后中空玻璃出現(xiàn)結(jié)露、滲水（詞條“滲水”由行業(yè)大百科提供）、甚至玻璃脫粘現(xiàn)象，中空玻璃隔熱保溫等功效完全喪失，這種問題產(chǎn)生的主要原因之一是密封膠失效[2]。中空玻璃是粘結(jié)裝配的玻璃密封構(gòu)件，密封膠的耐久粘結(jié)是使用壽命的基本保證。為了控制中空玻璃用密封膠的產(chǎn)品質(zhì)量，采用科學(xué)嚴(yán)格的產(chǎn)品標(biāo)準(zhǔn)要求是一項重要措施。JG/T 471-2015《建筑門窗（詞條“門窗”由行業(yè)大百科提供）幕墻用中空玻璃彈性密封膠》標(biāo)準(zhǔn)(以下簡稱“新標(biāo)準(zhǔn)”)是根據(jù)住房和城鄉(xiāng)建設(shè)部建標(biāo)[2012]4號《關(guān)于印發(fā)2012年住房和城鄉(xiāng)建設(shè)部歸口工業(yè)產(chǎn)品行業(yè)標(biāo)準(zhǔn)制訂修訂計劃的通知》要求，由鄭州中原應(yīng)用技術(shù)研究開發(fā)有限公司及中國建筑科學(xué)研究院主編，于2015年7月1日起實施。本文詳細(xì)闡述了新標(biāo)準(zhǔn)的主要內(nèi)容，并分析了各項指標(biāo)要求的意義及標(biāo)準(zhǔn)的先進性。
1 新標(biāo)準(zhǔn)編制目的及依據(jù)
我國目前有關(guān)中空玻璃用彈性密封膠的產(chǎn)品標(biāo)準(zhǔn)有GB/T 29755-2013(代替JC/T486-2001)《中空玻璃用彈性密封膠》和GB 24266-2009《中空玻璃用硅酮結(jié)構(gòu)密封膠》，標(biāo)準(zhǔn)規(guī)定了產(chǎn)品滿足應(yīng)用的基本性能及最低(合格)要求，未規(guī)定表征不同質(zhì)量水平材料的性能標(biāo)準(zhǔn)值，也未對產(chǎn)品質(zhì)量持續(xù)穩(wěn)定性和一致性提出要求，缺失密封較粘結(jié)應(yīng)用必需的技術(shù)性能(如強度標(biāo)準(zhǔn)值（詞條“強度標(biāo)準(zhǔn)值”由行業(yè)大百科提供）、剛度、模量等)[3~4]。實踐表明僅有的合格性判定指標(biāo)不足以控制產(chǎn)品質(zhì)量，也難以滿足建筑工程應(yīng)用要求。現(xiàn)有建筑用中空玻璃時有建筑外片玻璃脫膠墜落傷人毀物、中空玻璃流油、粘結(jié)力下降造成工程拆解返工事故的發(fā)生，多與產(chǎn)品必要的技術(shù)性能缺失或產(chǎn)品質(zhì)量波動過度和設(shè)計選材失當(dāng)有關(guān)，有的甚至歸結(jié)為假冒、偽劣、摻油產(chǎn)品的使用[5]。新標(biāo)準(zhǔn)參照歐洲標(biāo)準(zhǔn)ETAG 002-2012、EN 15434-2010和EN 1279-2002(第3部分及第4部分)[6~9]，以壽命25年為目標(biāo)，對中空玻璃彈性密封膠耐久性、穩(wěn)定性、滲透性、應(yīng)力-應(yīng)變特性等技術(shù)性能和質(zhì)量一致性提出更為全面的要求，針對中空玻璃單元在門窗幕墻上安裝使用狀態(tài)的不同設(shè)置了相應(yīng)的檢測項目，對中空玻璃彈性密封膠膠的質(zhì)量控制更加有針對性，更好地滿足門窗幕墻中空玻璃粘結(jié)設(shè)計選材和合理應(yīng)用，與建筑門窗幕墻工程技術(shù)規(guī)范相協(xié)調(diào)，提高建筑中空玻璃密封膠粘結(jié)結(jié)構(gòu)的可靠性和密封耐久性，為建筑安全（詞條“建筑安全”由行業(yè)大百科提供）節(jié)能和降低玻璃更換頻度提供支持。
2 新標(biāo)準(zhǔn)主要內(nèi)容
2.1 新標(biāo)準(zhǔn)范圍、分類和產(chǎn)品標(biāo)記

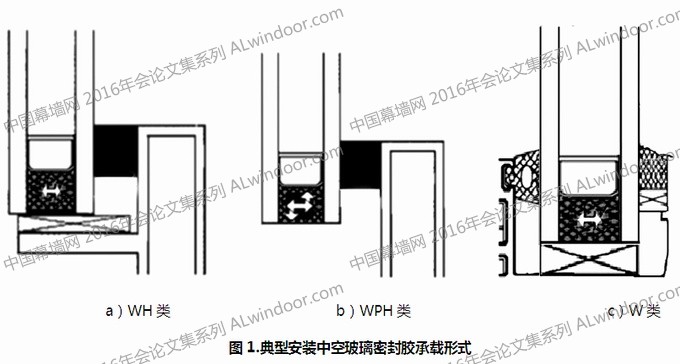

新標(biāo)準(zhǔn)適用于建筑門窗幕墻用中空玻璃單元件的粘結(jié)密封用彈性密封膠。該密封膠是中空玻璃單元件結(jié)構(gòu)連接材料又是保證中空氣體干燥狀態(tài)的密封屏障，其分類首先依據(jù)中空玻璃單元件在門窗幕墻上安裝使用狀態(tài)決定的密封膠承載用途分類標(biāo)記，標(biāo)準(zhǔn)中第4章節(jié)的條文和附錄A中的圖例具體規(guī)定了用途分類(見圖1)，包括：承受陣風(fēng)和/或氣壓水平荷載的密封膠，標(biāo)記W(Wind load );承受永久荷載（詞條“永久荷載”由行業(yè)大百科提供）的密封膠，標(biāo)記P (Permanent load );隱框粘結(jié)裝配用硅酮密封膠，標(biāo)記H(Hidden frame supported)。其中，用途W(wǎng)型密封膠相當(dāng)于明框玻璃幕墻及門窗中空玻璃用密封膠，用途H和P型的密封膠是中空玻璃單元件外片玻璃與結(jié)構(gòu)框架的唯一連接件，涉及人身財產(chǎn)安全，應(yīng)采用硅酮結(jié)構(gòu)密封膠。
產(chǎn)品除標(biāo)記用途、聚合物（詞條“聚合物”由行業(yè)大百科提供）類型外，要求標(biāo)記材料的強度標(biāo)準(zhǔn)值和模量規(guī)定值，這是表征該產(chǎn)品力學(xué)性能差異的重要特征值。新標(biāo)準(zhǔn)要求隨行文件提供的出廠檢驗報告中應(yīng)明示“規(guī)定值”等有關(guān)內(nèi)容。
2.1 新標(biāo)準(zhǔn)項目和指標(biāo)
2.1.1 物理性能

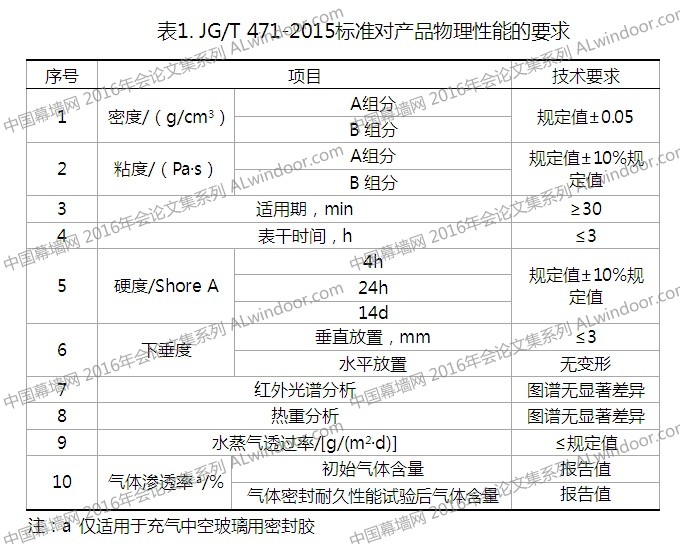

新標(biāo)準(zhǔn)對產(chǎn)品物理性能的要求見表1。
2.2.1.1 密封膠基本性能
中空玻璃密封膠首先應(yīng)該滿足密封膠的基本性能，便于施工。如：密度、表干時間、下垂度、適用期等，對這些項目的要求能夠控制密封膠生產(chǎn)過程穩(wěn)定性。
表干時間涉及到密封膠的工作修整時間，也可對密封膠固化速度做一粗略的估計以及確保密封膠能夠完全固化。適用期涉及到密封膠的施工效率及可操作性，適用期太短易導(dǎo)致操作時間不足。下垂度能夠反映出打膠后的變形（詞條“變形”由行業(yè)大百科提供）情況，是密封膠在施工過程中一項重要的工藝操作性能，尤其是在垂直立面上施工時，更顯出抗下垂性的重要意義，密封膠應(yīng)當(dāng)具有很好的觸變性，沒有變形。標(biāo)準(zhǔn)中密度、表干時間、下垂度、適用期等物理性能測試均按以往已有的標(biāo)準(zhǔn)方法進行。
2.2.1.2 密封性能
水蒸氣透過率及氣體滲透率是考察密封膠對中空玻璃的密封性能。中空玻璃密封膠的水蒸氣透過率影響中空玻璃的結(jié)露性能，透過率太高，會對中空玻璃的性能造成嚴(yán)重影響，新標(biāo)準(zhǔn)該項試驗參照EN1279-4進行。附錄B中空玻璃密封膠水蒸氣透過率試驗方法是測定填充在中空腔內(nèi)干燥劑的吸濕量，相對評定中空玻璃密封膠的水蒸氣透過率，比較切合中空玻璃實際應(yīng)用情況。因此，新標(biāo)準(zhǔn)指出中空玻璃實際應(yīng)用中密封膠水蒸氣透過率宜參照附錄B試驗。氣體滲透率(氬氣)對于充氣中空玻璃的節(jié)能隔熱性能十分關(guān)鍵，密封膠氣體滲透率不能太大，否則會導(dǎo)致充氣中空玻璃過早失效，該項參照GB 11944-2012《中空玻璃》標(biāo)準(zhǔn)進行試驗[11]。
此外，GB 11944-2012標(biāo)準(zhǔn)規(guī)定了加速耐久壽命相關(guān)試驗方法及技術(shù)要求，水氣密封耐久性試驗77天后，密封的中空玻璃水分滲透指數(shù)I≤0.25，平均值Iav≤0.2。新標(biāo)準(zhǔn)采用上述水蒸氣透過率及氣體滲透率試驗方法與GB 11944-2012標(biāo)準(zhǔn)相協(xié)調(diào)，可評估彈性密封膠的密封性及相對壽命。
2.2.1.3質(zhì)量一致性要求
新標(biāo)準(zhǔn)設(shè)置了熱重分析、紅外光譜分析、密度、硬度（詞條“硬度”由行業(yè)大百科提供）等控制項目，保證產(chǎn)品的穩(wěn)定性和唯一性。密度關(guān)系到密封膠的用量和配比，以及產(chǎn)品的一致性。硬度太大或太小也會對密封膠的使用產(chǎn)生一些不良影響，同時硬度大小也能反映出產(chǎn)品是否一致。熱重分析可以定量分析密封膠中低沸點物質(zhì)的含量，紅外光譜可以定性地判斷出物質(zhì)的分子結(jié)構(gòu)，確定物質(zhì)組成。利用熱重分析和紅外光譜分析可以保證產(chǎn)品的一致性，杜絕假冒偽劣產(chǎn)品的應(yīng)用，同時有效地判斷硅酮密封膠中是否摻有劣質(zhì)增塑劑(如白油等)。
2.2.2 力學(xué)性能
新標(biāo)準(zhǔn)對產(chǎn)品力學(xué)性能的要求見表2。
上一頁12下一頁
