JG/T 471-2015《建筑門窗幕墻用中空玻璃彈性密封膠》——建工行業新標準解析

　　密封膠的力學性能對其實際應用十分重要，在建筑幕墻特別是造型獨特、高層建筑（詞條“高層建筑”由行業大百科提供）幕墻中，結構密封膠承受的作用力更加復雜，它不僅僅承受正反方向的風荷載作用力，還要承受剪切、機械疲勞等各種不同的作用力。這些復雜外力使結構密封膠長期處于肉眼無法觀測到的動態變形狀態，加速結構密封膠的老化。中空玻璃在使用過程中還受到周圍環境因素的影響。如：雨水、紫外光照射、高溫、高濕、嚴寒以及沿海、鹽堿地帶鹽霧環境和因環境污染而產生的酸霧環境等因素都會加速密封膠的老化，降低其使用壽命。此外，新設計形式的高層建筑不斷涌現也對結構密封膠的性能提出了更高的要求，因此需要設置相應檢測項目以保障中空玻璃安全。對于中空玻璃結構粘結用密封膠，以上這些因素都應考慮;而對于中空玻璃用非結構密封膠，其僅需承受水平荷載（詞條“荷載”由行業大百科提供），且有外部支撐裝置保護，密封膠不受外界鹽霧、酸霧等環境影響，也沒有剪切、撕裂、疲勞等復雜受力，因此只需要進行常溫、高溫及水-紫外光照射處理后粘結拉伸強度的測試。

　　粘結拉伸強度是評估密封膠的重要性能，依據GB50068對材料質量要求的規定，新標準要求檢驗并報告材料強度標準值、剛度模量, 表征不同產品的質量水平[10]。剛度模量是密封膠粘結構件變形時拉應力與對應變形量的比值，表征粘結材料及粘結構件抵抗彈性變形的能力，初始剛度模量和粘結強度設計值是結構按承載能力極限狀態設計的重要參數，參照ETAG 002標準，新標準附錄C規定了相應的測試和計算方法。

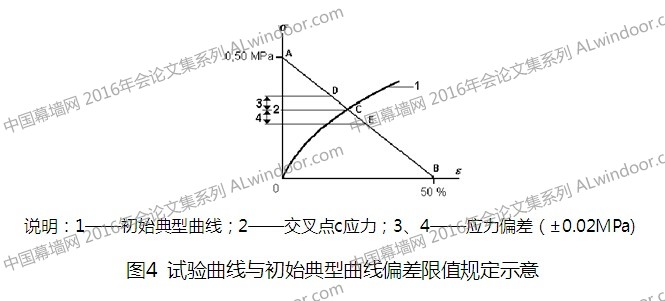

　　新標準參照EN1279-4針對中空玻璃邊緣氣密失效特點，規定在粘結拉伸試驗曲線OAB區間(圖2)，透過試件觀察不應有可透視的破壞(圖3)，這種判定方法對中空玻璃具有適用性。此外，還要求粘結拉伸應力應變曲線與AB線交點的應力與同條件下典型應力應變曲線與AB線交點的差值應≤0.02MPa(圖4)，從力學性能方面對密封膠的一致性和質量穩定性提出了嚴格的要求。

　　剪切性能測試是模擬剪切作用力對結構膠性能的影響，評價密封膠抵抗剪切破壞的能力。

　　抗撕裂性能是模擬撕裂口對結構膠的影響，評估結構密封膠在應用過程中產生缺口后的抗撕裂能力。

　　疲勞性能是考察疲勞應力(動態荷載)對密封膠粘結性能的影響，進一步反映密封膠的耐老化性能，能夠有效地反映出密封膠抵抗循環風荷載、震動荷載等影響的能力。

　　蠕變性能模擬長期荷載下結構膠發生應變的情況，僅適用于評估承受永久荷載的密封膠(P型)，即僅適用于無托條支撐玻璃自身重力荷載的隱框玻璃幕墻形式。

　　鹽霧環境試驗和酸霧環境試驗分別利用人工模擬鹽霧環境和酸霧環境條件來考核密封膠的耐老化性能。

　　水-紫外光照試驗是結合紫外線輻照和暴露于水中的影響，測試密封膠的耐老化性能。對于中空玻璃用結構密封膠，參考ETAG 002有關水-紫外光照1008h試驗項目進行試驗，而對于中空玻璃用非結構密封膠，光照時間設定為168h。

　　彈性恢復率反映密封膠產生的變形能夠恢復的程度，中空玻璃密封膠應當具有一定的彈性，在受到應力產生一定變形后能夠很好地恢復。參照ETAG 002標準要求，彈性恢復率的變形位移采用25%進行測試。該項指標僅適用于WH和WP型。對于W型產品，因有外部支撐裝置，能夠阻止密封膠的變形，所以對密封膠的變形恢復能力不做要求。

　　3 新標準的獨特性

　　新標準針對中空玻璃單元在門窗幕墻上安裝使用狀態的不同，對中空玻璃彈性密封膠設置了相應不同的檢測項目，對密封膠的質量控制更加有針對性，更好地滿足門窗幕墻中空玻璃粘結設計選材和合理應用。

　　對承受永久荷載的密封膠(P型)及隱框粘結裝配用硅酮密封膠(H型)，在力學性能判定方面采用的新的判定方法，即用力學性能的保持率的方法來衡量密封膠性能的優劣。不同溫度條件下的拉伸粘結性、鹽霧環境后的拉伸粘結性、酸霧環境后的拉伸粘結性、水紫外線光照后的拉伸粘結性、撕裂性能、疲勞性能都是采用處理后的拉伸強度與初始條件的拉伸強度相比，要求比值(即性能保持率)≥0.75。該項要求旨在控制結構膠產品的耐久性，即要求結構膠在長期使用過程中經受各種老化因素的影響，仍然能夠保持較好的性能，具有較長使用壽命。

　　新標準首次依據建筑結構可靠度（詞條“可靠度”由行業大百科提供）統一標準規定了密封膠粘結強度標準值，參照歐洲標準規定了粘結強度設計值、初始剛度模量等與工程應用直接相關的產品性能，不僅有益于密封膠廠家開發工程要求的性能級別不同和模量不同的密封膠，而且為滿足工程選材提供了技術依據。

　　4 結論

　　JG/T 471-2015標準借鑒國際先進標準編制，檢驗項目涉及密封膠產品質量控制、一致性鑒定、力學性能、環境老化的影響以及密封性能等方面，以壽命25年為目標，嚴格控制產品的質量穩定性，同時對其耐久性和粘結可靠性提出了嚴格要求。針對中空玻璃單元在門窗幕墻上安裝使用狀態的不同設置了相應的檢測項目，對中空玻璃彈性密封膠膠的質量控制更加有針對性，更好地滿足門窗幕墻中空玻璃粘結設計選材和合理應用，與建筑門窗幕墻工程技術規范相協調，能夠有效地控制中空玻璃密封膠的產品質量，有效抑制假冒偽劣產品，避免中空玻璃因密封膠失效導致的結露、滲水、甚至玻璃脫粘等現象的發生，保證建筑中空玻璃密封粘接（詞條“粘接”由行業大百科提供）可靠性和節能密封耐久性。

　　參考文獻

　　[1] 2014年全國中空玻璃產量情況[J/OL]. 中商情報網. 點擊查看 http://www.askci.com/news/data/2015/03/19/144420cvpt.shtml.

　　[2] 程鵬等.中空玻璃密封膠失效原因分析及預防措施[J]. 門窗，2013，(6):36～39.

　　[3] GB/T 29755-2013，中空玻璃用彈性密封膠[S].

　　[4] GB 24266-2009，中空玻璃用硅酮結構密封膠[S].

　　[5] 馬啟元.隱框幕墻中空玻璃脫膠墜落事故分析[J].門窗，2011，(2)：1～4.

　　[6]ETAG 002, Guideline for European Technical Approval for Structural Sealant Glazing kits: Part 1 Supported and Unsupported Systems [S]. 2012

　　[7]EN 15434, Glass in building — Product standard for structural and/or ultra-violet resistant sealant (for use with structural sealant glazing and/or insulating glass units with exposed seals) [S]. 2010

　　[8]EN 1279-3, Glass in building - Insulating glass units - Part 3: Long term test method and requirements for gas leakage rate and for gas concentration tolerances [S]. 2002

　　[9] EN 1279-4,Glass in building - Insulating glass units - Part 4 : methods of test for the physical attributes of edge seals[S]. 2002

　　[10] GB 50068-2001，建筑結構可靠度設計統一標準[S].

　　[11]GB/T 11944-2012，中空玻璃[S].
