本篇文章內容由[中國幕墻網]編輯部整理發(fā)布：
1、節(jié)能玻璃的分類及區(qū)別：(以下內容均參照JGJ 134 -2001《夏熱冬冷節(jié)能標準》)
節(jié)能玻璃從功能上來分，主要分為熱反射和Low-E兩種，熱反射和Low-E玻璃的加工工藝是一樣的，都是采用真空磁濺射的方法生產的，區(qū)別是兩者在玻璃的表面鍍的金屬（詞條“金屬”由行業(yè)大百科提供）不同，熱反射主要鍍金屬氧化物、氮化物等等，而Low-E玻璃表面除了鍍金屬氧化物、氮化物之外，還會鍍一層金屬銀，銀是輻射率（詞條“輻射率”由行業(yè)大百科提供）非常低的一種金屬，因此Low-E玻璃除了具有比熱反射玻璃更好的反射太陽輻射的特性之外，還具有很低的U值。

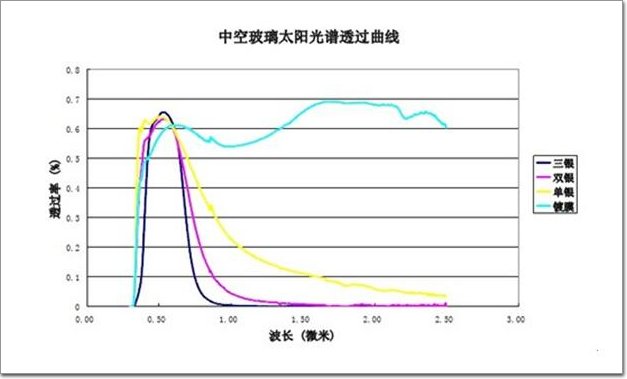

從上圖可以看出，在可見光（詞條“可見光”由行業(yè)大百科提供）(0.38-0.78微米)透過率基本相同的情況下， 幾種鍍膜玻璃的紅外線(0.78-2.5微米)透過率差異明顯。 熱反射玻璃的紅外線透過率仍很高， 單銀Low-E玻璃顯著降低， 而雙銀Low-E更低， 三銀Low-E最低，因此Low-E玻璃更加節(jié)能!
熱反射玻璃的節(jié)能效果只能在有較強的太陽輻射（詞條“輻射”由行業(yè)大百科提供）的夏季白天能夠體現出來，在冬季太陽輻射強度（詞條“強度”由行業(yè)大百科提供）很小，或者晚上沒有太陽輻射的情況下，熱反射玻璃跟普通的玻璃作用基本一樣，而Low-E玻璃無論在夏季還是冬季，白天或者晚上，均可發(fā)揮節(jié)能作用，因為遠紅外線輻射是普遍的存在于環(huán)境中的。所以，相對于熱反射玻璃，Low-E玻璃的節(jié)能區(qū)域范圍、時間跨度以及效果都比熱反射好。
2、節(jié)能玻璃的性能比較：

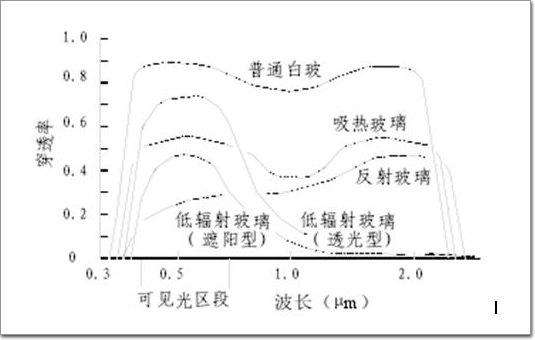

上表是節(jié)能玻璃與普通玻璃的性能參數對比，從表中可以看出，熱反射玻璃的U值跟普通玻璃差別很小，只是遮陽系數較低，而Low-E玻璃除了遮陽系數較低之外，U值也降到很低。最后一欄的選擇系數指可見光透過率與遮陽系數的比值，即r=T/Sc。對于玻璃來說，人們總是希望可見光盡可能多的進入室內，從而提高采光效果，而希望遮陽系數盡可能低，遮陽可以減少太陽輻射進入室內，從而改善夏季室內的居住環(huán)境。因此從綜合性能上看，國內外建筑的設計時，都盡可能的采取選擇系數較高的玻璃。目前，國內外廠家都在開發(fā)3銀Low-E玻璃，主要是因為三銀Low-E玻璃可以在降低遮陽系數的同時，可以將可見光透過率提高，從而將熱的太陽輻射光源過濾成冷光源。
6LOW-E+12A+6玻璃的價格如下：雙鋼化結構膠在230元/㎡左右，雙銀在260元/㎡左右，三銀在290元/㎡左右。
3、節(jié)能玻璃的應用：
玻璃應用時，從節(jié)能的角度上，主要考慮三個方面：可見光透過率T，遮陽系數Sc，傳熱系數U。
無錫地處夏熱冬冷地區(qū)，夏季炎熱，需要較低的遮陽系數Sc和傳熱系數U值;冬季寒冷，對遮陽系數要求不高，但傳熱系數要盡可能低。現在的建筑對采光效果都有較強的要求，因此很多窗戶設計都以大的飄窗、組合窗或者落地窗為主，窗墻面積比在0.3，甚至0.5以上，這樣的設計可以提高采光效果，但是缺點是傳熱系數較大，尤其是鋁合金窗，如果選用普通的中空玻璃，在夏熱冬冷的絕大部分區(qū)域是達不到標準的，若換成斷橋隔鋁窗，也要考慮優(yōu)化窗型，減少窗墻面積比，才能滿足部分地區(qū)的要求!即使用塑鋼窗，對于窗墻面積比大于0.35的組合窗，普通中空玻璃也無法滿足U值≤2.5的要求，且由于塑料型材的表面積比較大，會明顯的降低采光效果!因此，可以通過減少組合窗的分隔，選用Low-E玻璃，來滿足采光和保溫的性能，而且大面積的玻璃可以極大的提高視覺效果。
中空玻璃的導熱系數（詞條“導熱系數”由行業(yè)大百科提供）比單片玻璃低1半左右，這主要是氣體間隔層的作用。中空玻璃內部充填的氣體除空氣以外，還有氬氣、氪氣等惰性氣體。由于氣體的導熱系數很低(空氣0.024W/mK;氬氣0.016W/mK)，因此極大地提高了中空玻璃的熱阻性能。6+12+6的白玻中空組合，當充填空氣時K值約為2.7 W/㎡K，充填90%氬氣時K值約為2.55 W/㎡K，充填100%氬氣時約為2.53 W/㎡K，充填100%氪氣時K值約為2.47 W/㎡K。兩種惰性氣體相比，氬氣在空氣中的含量豐富，提取比較容易，使用成本低，所以應用較為廣泛。不論填充何種氣體，相同厚度情況下，中空玻璃的SHGC值和可見光透過率基本保持不變。

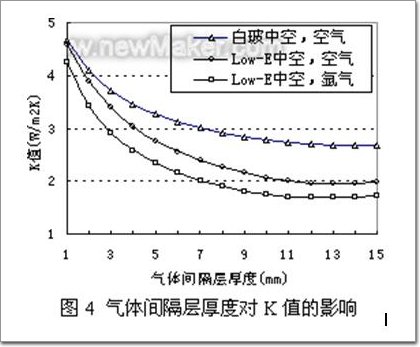

常用的中空玻璃間隔層厚度為6mm、9mm、12mm等。氣體間隔層的厚薄與傳熱阻的大小有著直接的聯系。在玻璃材質、密封構造相同的情況下，氣體間隔層越大，傳熱阻越大。但氣體層的厚度達到一定程度后，傳熱阻的增長率就很小了。因為當氣體層厚度增達到一定程度后，氣體在玻璃之間溫差的作用下就會產生一定的對流過程，從而減低了氣體層增厚的作用。如圖4所示，氣體層從1mm增加到9mm時，白玻中空充填空氣時K值下降37%，Low-E中空玻璃充填空氣時K值下降53%,充填氬氣時下降59%。從9mm增加到13mm時，下降速度都開始變緩。13mm以后，K值反而有輕微的回升。所以，對于6mm厚度玻璃中空組合，超過13mm的氣體間隔層厚度再增大不會產生明顯的節(jié)能效果。
4、選擇節(jié)能玻璃的原因：
“節(jié)約能源也即是節(jié)約金錢，而且節(jié)約的還不少”。根據德國門窗幕墻制造商協會的經驗數據，U值降低0.1，每平米的窗戶每年可以節(jié)約1.2升采暖用油，約相當于12度電;因此通過降低U值，在窗戶的使用壽命內，可以節(jié)省一大筆空調、采暖費用。比如，普通中空玻璃U值按照2.8計算，單銀Low-E中空玻璃U值取1.8計算，折合成整窗后，U值可以降低0.6-0.8左右，(這里取0.7計算)中空玻璃按照20年的使用壽命，那么20年每平米的窗戶可以節(jié)約的電量約為：(0.7/0.1)×12×20=1680KWh。這些錢節(jié)約下來，可以購買好幾平米的高性能的Low-E玻璃，并且可以極大的節(jié)約能源，降低二氧化碳排放。
綜上所述，本項目推薦選擇low-e中空玻璃，其性能參數如附表。
