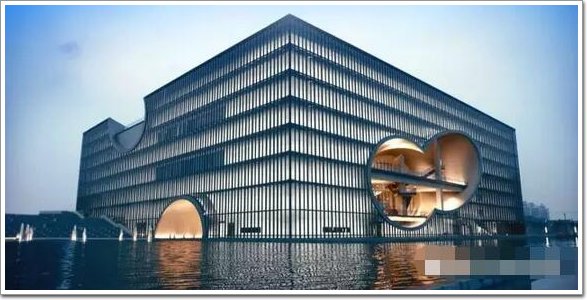

上海保利大劇院是國內首座清水混凝土水景劇院，由建筑大師安藤忠雄領銜設計，中國建筑總承包施工，工程榮獲“2014~2015年度中國建設工程魯班獎”。
作為建筑工程人，我們還是來看一下這個國內清水混凝土建筑的典范之作，其工程質量到底如何吧!
工程特點難點以及相關技術措施

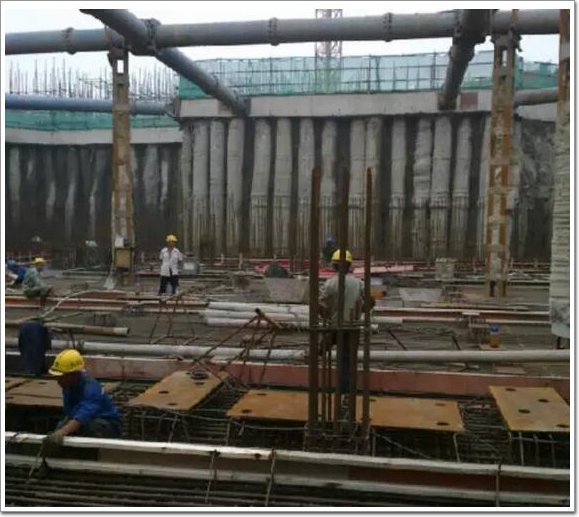

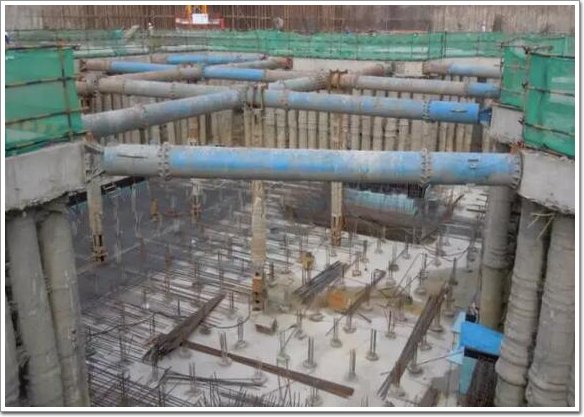

特點1：上海軟土地區， 臺倉區域基坑挖深14.35m。
該建筑基礎部分施工屬于深基坑施工，淤泥層難出水、承壓水難控制，基坑變形控制難。項目部制定專項方案，采取合理布置深井管及濾管、實時控制抽水量、按需減壓措施，并結合開挖和支撐措施。
特點2：外方內圓、異形截面多，功能空間標高超過95種。

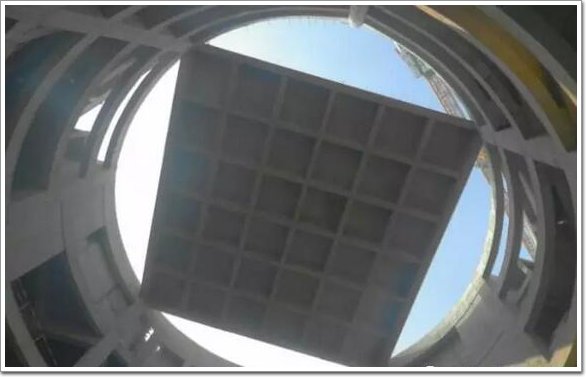

建筑內部5個“萬花筒”，結構構件（詞條“結構構件”由行業大百科提供）為圓形或者曲面（詞條“曲面”由行業大百科提供），主要功能空間標高達到95種。對此采用BIM技術，優化設計、定型模板、工廠制作、實物放樣、按序拼裝、過程控制、檢查驗收、全站儀測量，技術復核等措施解決。

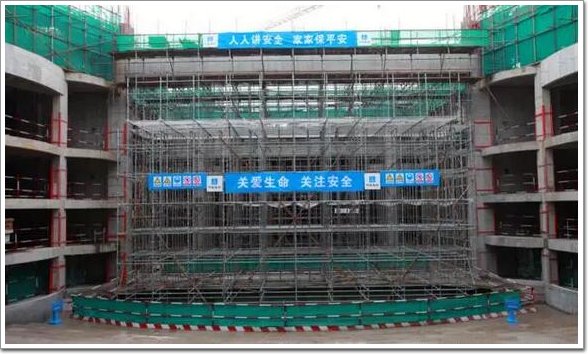

特點3：高大模板，模板支設難度大。
內部空間有多處高大空間結構，最大支模高度達33.95m，最大梁截面0.8m×4.6m，最大梁跨度24.8m。對此，項目部采取新型碗扣式支撐架、水平加強層、豎向加強柱、對稱澆筑、專家論證、過程控制、實時監測架體穩定性（詞條“穩定性”由行業大百科提供）措施。
特點4：清水混凝土
技術復雜程度：
①構件總面積36500㎡;
②表面不作裝飾;
③構件分布廣、類型多(包括墻、梁、板、柱、樓梯);
④異形構件多，包括圓柱、弧墻、弧梁，雙曲面樓梯;
⑤外墻高33.6m，總長400m ，厚度僅180mm;

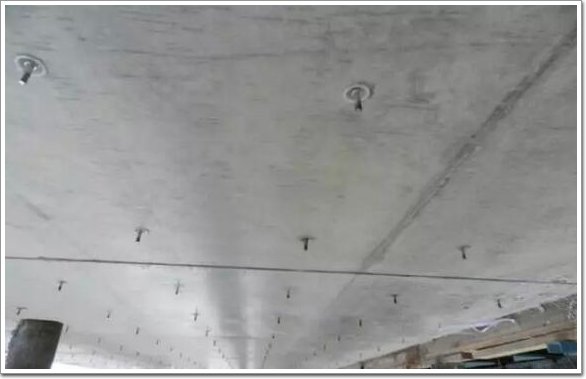

⑥預埋件總數多達2128個，且需一次成型，精度要求高;
⑦與普通混凝土交互相連，局部強度等級為C50。
相關技術措施：

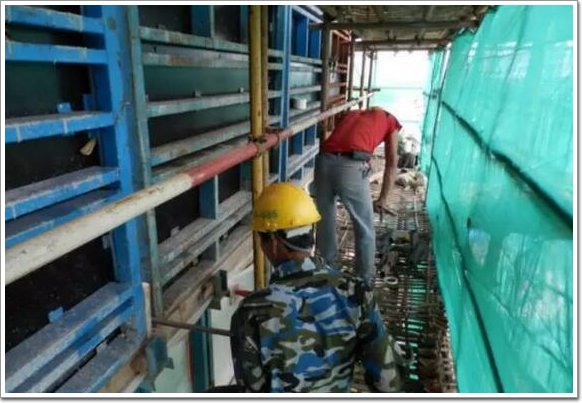

①鋼筋施工采用定型模具、梯格筋、定位箍固定;

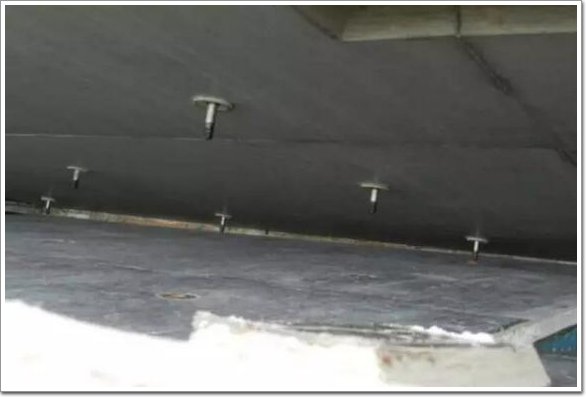

②模板施工采用BIM技術、優化設計、自主研發118模板體系、工廠制作、實物放樣、精密拼裝、研縫、五段式對拉螺桿及膠縫、PVC管隔離、板面清理修復保護措施;
③預埋件位置控制及預防漏漿采取優化設計、預埋襯板、附設限位筋、四周設明縫條、技術復核措施;
④混凝土色澤一致及性能穩定控制難，采取配合比試驗研究、原材料源頭控制、連續監控措施;
⑤現澆混凝土采取分區分段澆筑、指定下料口、指定振搗點、輔助振搗、頂面添補碎石、木板保護措施。

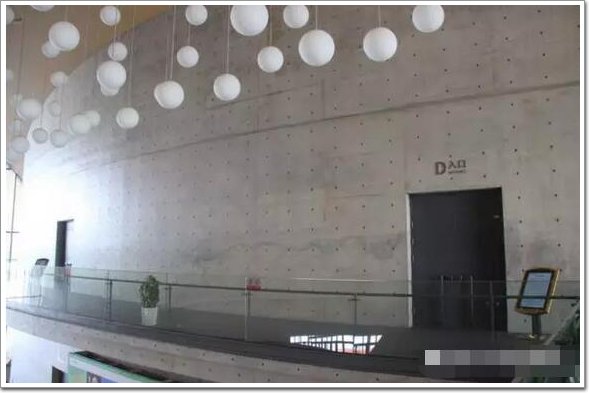

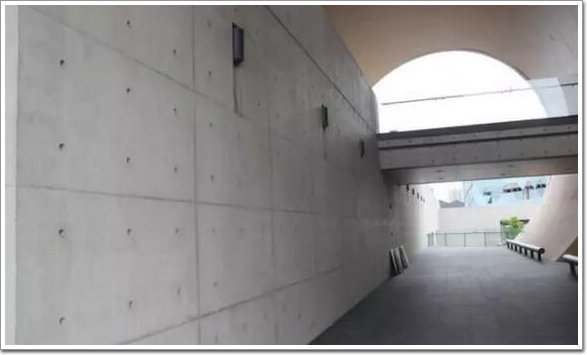

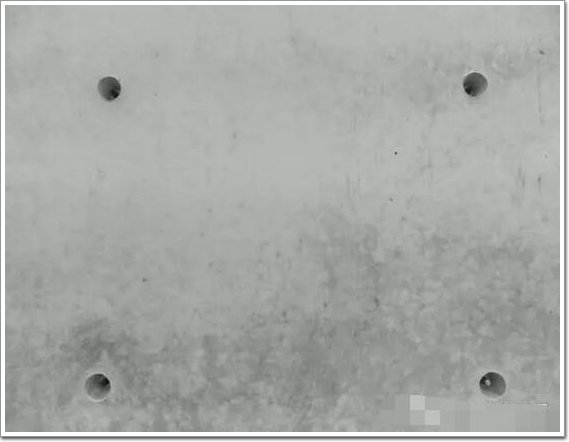

清水混凝土效果：

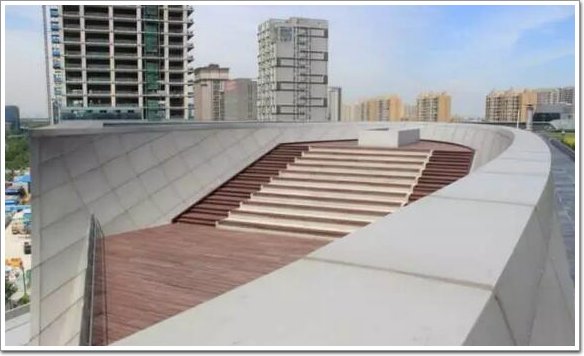

特點5：屋面結構復雜，高低錯落，異形結構多，機電設備多，屋頂材質多。

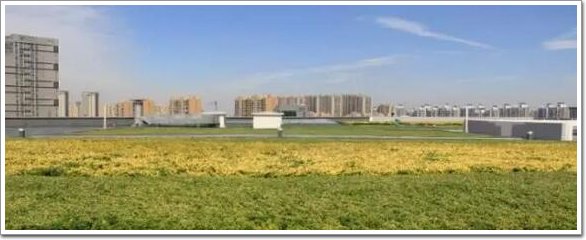

屋面高低錯落，位于7個標高;有平屋面、斜屋面，種植屋面和蓄水屋面，有圓形、拋物線形，還有21個設備基礎。施工組織及質量控制難度大，對此項目部采取BIM技術、深化設計、統籌策劃、分層分段施工、細部質量控制、分層檢查驗收措施。

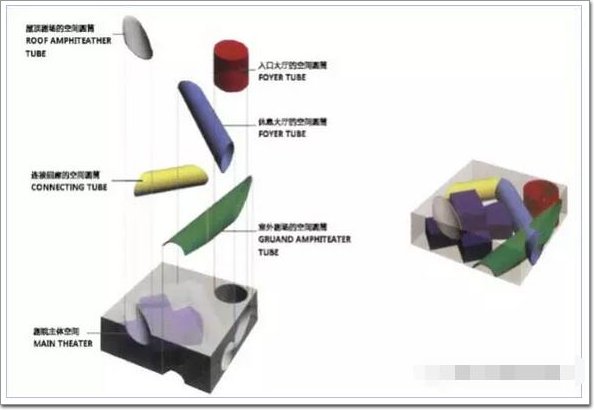

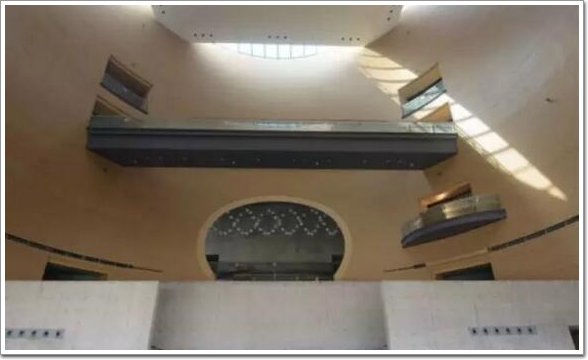

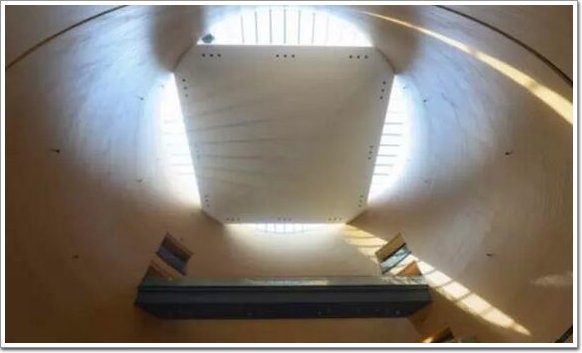

特點6：五個圓筒形空間縱橫交貫，裝飾材料規格尺寸繁多，觀眾廳異形截面木飾面構造復雜。
五個圓筒形相貫線為扭曲空間曲線，鋁（詞條“鋁”由行業大百科提供）格柵（詞條“格柵”由行業大百科提供）飾面有347種規格尺寸，總量為57168根;觀眾廳側墻及包廂采用波浪式圓弧形木飾面，實木條有82種規格尺寸，總量為23480根。
飾面條精確加工、安裝及質量控制難度大，對此采取BIM技術設計放樣、全站儀測量、副龍骨精確調整、逐件編號下單、工廠加工、按序號拼裝、大面與收口部位協調安裝、小批量檢驗與總體校核相結合的措施。
