本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
建筑幕墻是指由支撐結構體系與面板組成的、可相對主體結構有一定的位移能力、不分擔主體結構所受作用的建筑外圍護結構或裝飾性結構。
隨著中國建筑行業的快速發展，各式各樣的幕墻已經成為城市中不可或缺的美麗風景。
在絕大多數建筑幕墻體系中，無論是常見的玻璃幕墻、鋁板幕墻、石材幕墻，還是其他新型材料的幕墻，其幕墻面板接縫處均會使用到密封膠產品。接縫處的密封膠不僅起到美觀的作用，更重要的則是起到防水（詞條“防水”由行業大百科提供）密封、承受板間接縫位移等作用，一旦接縫密封膠選用不當出現開裂、脫膠、污染等問題，會造成幕墻漏水、漏風，損害幕墻正常使用功能，并且影響美觀性。
因此，選擇合適的接縫密封膠產品對建筑幕墻來說至關重要。
01、密封膠種類選擇
常見的建筑密封膠按照成分分類主要有：硅酮膠、硅烷改性聚醚膠(也稱改性硅烷、改性硅酮、MS膠)、聚氨酯膠等。
其中硅酮膠由于其耐候性優異、物理力學性能良好，成為目前國內建筑密封膠市場用量最大的膠種。在JGJ 102-2003《玻璃幕墻技術規范》中，第3.5.4條規定玻璃幕墻的耐候密封應采用硅酮建筑密封膠，故市面上俗稱的“耐候膠”一般特指幕墻接縫用硅酮膠。
常用的耐候膠標準有：GB/T14683-2017《硅酮和改性硅酮建筑密封膠》、JC/T 882-2001《幕墻玻璃接縫用密封膠》。
目前常見的玻璃幕墻、鋁板幕墻、石材幕墻板間接縫均以使用硅酮膠為主，但是由于幕墻材料種類的多樣化，根據實際情況，改性硅烷膠、聚氨酯膠在部分建筑幕墻接縫上亦有使用。
02、相容性和粘結性檢測
根據國內現有相關規定，目前僅有結構膠產品標準強制要求在使用前檢測相容性和粘結性，以確保玻璃幕墻結構裝配質量。而幕墻接縫膠的相容性、粘結性試驗在實際應用過程中經常被忽略。
相容性 ：密封膠與其他材料的接觸面互相不產生不良的物理化學反應的性能。

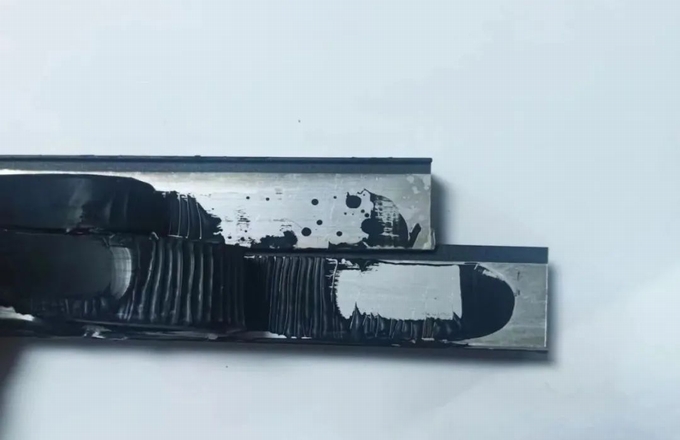

剝離粘結性 ：密封膠在剝離條件下與給定基材（詞條“基材”由行業大百科提供）的粘結性能。以最大剝離強度(N/mm)和破壞狀態表示。
判斷合格標準：粘結破壞面積的算術平均值≤20%。
在JGJ102-2003《玻璃幕墻工程技術規范》中，第3.6.2條中規定：硅酮結構密封膠在使用前，應經國家認可的檢測機構進行與其相接觸材料的相容性和剝離粘結性試驗。具體試驗方法參見GB 16776-2005《建筑用硅酮結構密封膠》附錄A和附錄B。
附錄A

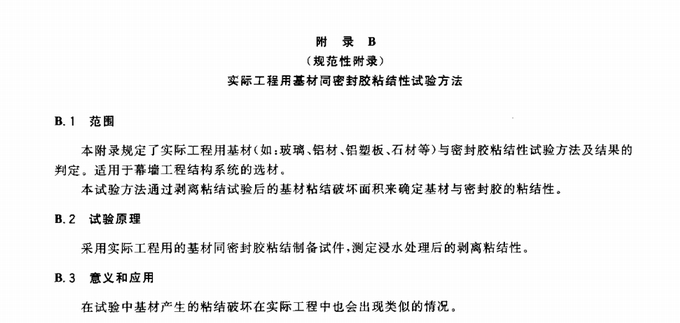

附錄B
隨著建筑幕墻材料的多樣化，硅酮膠產品并不能保證能與所有面板材料形成良好的粘結，部分材料需要加底涂施工，故出現了很多由于粘結性不合格導致的脫膠、開裂漏水情況;并且一些特殊設計可能使接縫密封膠接觸到例如三元乙丙（詞條“三元乙丙”由行業大百科提供）等橡膠材料，造成密封膠表面黃變，壽命降低。
所以建筑幕墻接縫用膠的相容性、粘結性試驗也應當引起重視，尤其是新型材料幕墻和特殊設計的幕墻接縫。大品牌密封膠廠家均可提供免費的相關試驗，用膠之前如有疑問應與廠家及時溝通，能有效避免使用中出現的常見問題。
案例：相容性不合格

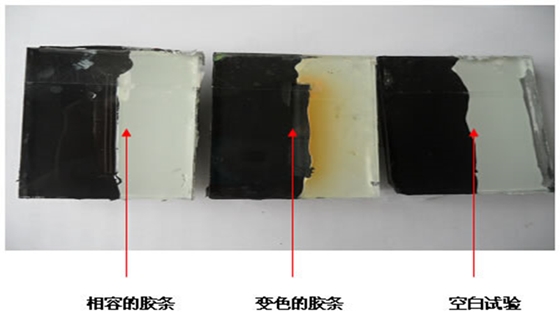

2019年某項目使用耐候膠產品，與三元乙丙膠條接觸導致密封膠變色。
集泰股份密封膠應用及技術服務中心分析如下：
案例：粘結性不合格
2018年某項目鋁板項目使用耐候膠，前期雖已做粘結性測試，在加底涂的條件下粘結性合格，但施工中部分粘結面底涂漏刷，導致粘結失效開裂。

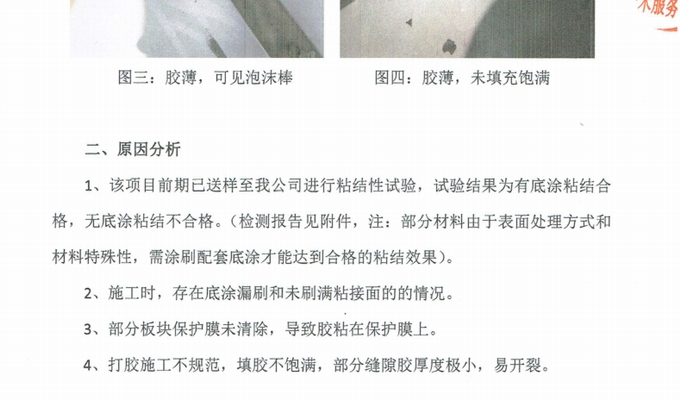

集泰股份密封膠應用及技術服務中心分析如下：
03、位移能力級別選擇

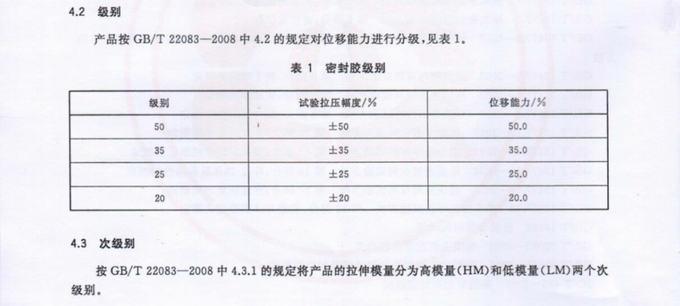

接縫用密封膠根據試驗測試中拉壓幅度不同，會給定不同的位移能力級別，其代表著密封膠能夠長期承受的最大反復拉伸壓縮幅度(非短時間破壞性拉斷幅度)。幕墻接縫用膠的級別有：25級、35級、50級和100/50級(拉伸100%/壓縮50%)，其中35級為常用產品，能滿足大多數幕墻接縫需求。
幕墻接縫用密封膠在室外條件下長期使用，會受到各種力的作用，并隨之發生形變，其中主要為幕墻面板材料熱脹冷縮（詞條“熱脹冷縮”由行業大百科提供）引起的接縫伸縮位移。尤其是熱膨脹系數較大的金屬板幕墻，例如鋁板幕墻，下面以鋁板幕墻為例計算位移量，并根據位移量選擇合適級別的密封膠產品。
鋁板幕墻位移量計算
鋁板規格2000mm×1000mm，膠縫10mm(不考慮施工誤差)，鋁板熱膨脹系數約為23.8×10-6 ℃，當材料表面的溫差為 70℃時，可以按公式計算出鋁塑板因溫差產生的位移。
公式：熱脹冷縮產生的位移=鋁板長度×鋁料熱膨脹系數×溫差
計算出位移=2000×23.8×10-6×70 =3.3mm
因此，位移比（詞條“位移比”由行業大百科提供）例=位移量/縫寬=3.3/10=33%
為保證長期使用過程中不發生開裂情況，選用密封膠位移能力級別應大于縫隙位移比例。故該處應選用35級及以上級別密封膠。
除金屬（詞條“金屬”由行業大百科提供）板等熱膨脹系數較大的面板材料，如玻璃幕墻、石材幕墻等接縫位移較小，故一般選用常規級別即可。另外，在同等條件下，接縫越窄，對密封膠位移能力級別要求越高，在設計時應考慮施工誤差影響。
不同板塊尺寸及縫寬對應的位移比例表
案例：接縫位移比例過大引起開裂

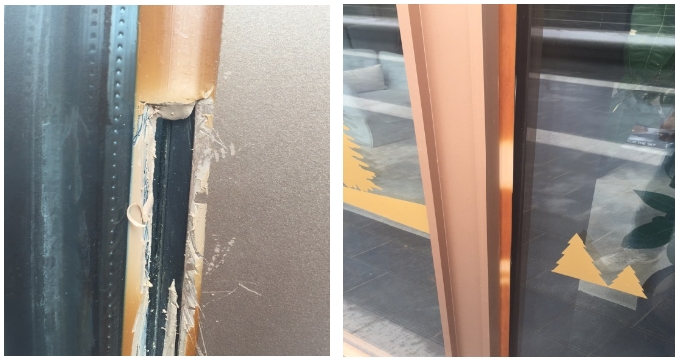

2018年某項目的鋁板拼縫處出現開裂現象。開裂處接縫誤差較大，鋁板長邊2400mm，而縫寬僅為3mm-6mm。

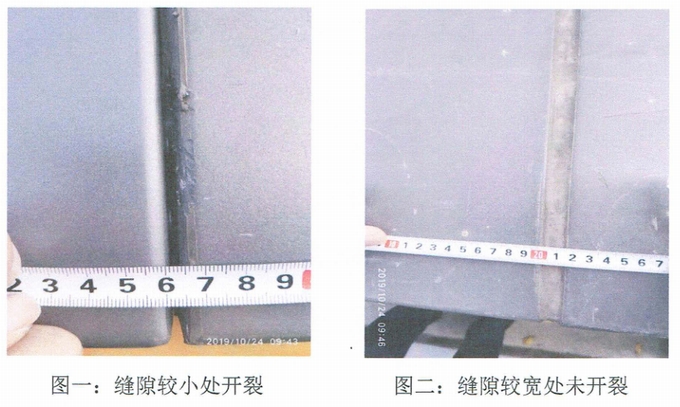

集泰股份密封膠應用及技術服務中心分析如下：
04、耐候性說明
關于硅酮膠耐候性優異的化學原理在此不再贅述，除硅酮膠之外，改性硅烷膠、聚氨酯膠等其他類密封膠均具有“耐候性”。從實際使用經驗來說，影響密封膠耐候性的因素有很多，例如原材料、產品配方、設備工藝和施工過程等。

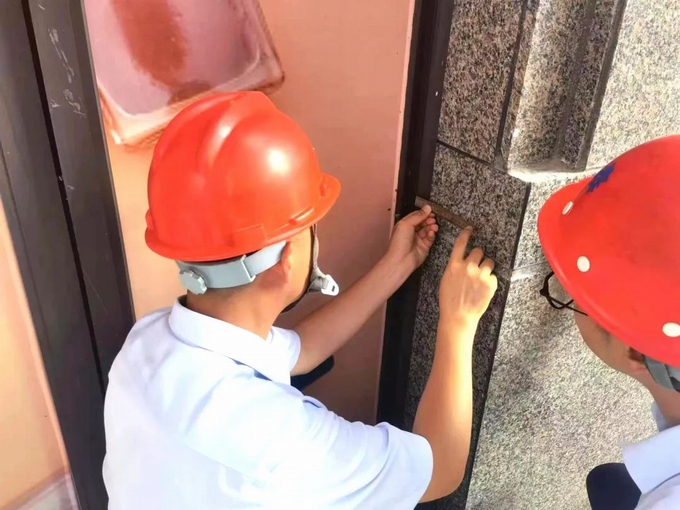

目前市面上耐候膠產品大多質保年限為15-20年，也有部分質保25年的產品，正常情況下，好的密封膠實際使用壽命要大于質保年限，值得注意的是，無論是否在質保年限以內，都應當制定合理的定期檢測方案。
05、污染性問題
建筑幕墻接縫污染性問題詳見安泰膠談《建筑幕墻的污染成因及預防》。
要點總結
無論是哪種密封膠，除了正確選擇合適的產品之外，保證其規范施工也非常重要，施工前應熟悉產品特性及施工注意事項，這樣才能保證幕墻接縫密封的長久有效。
優秀的幕墻工程，理應匹配優秀的密封膠產品。實在好膠，安心選擇，安泰密封膠守護幕墻之美，繪就城市靚麗“風景線”!
