項目檔案
上海浦東新區前灘21號地塊項目，包含兩棟約200米的辦公樓、4棟約150米的超高層住宅和17萬余平米的商業中心。
前灘21號效果圖
江河幕墻作為該項目的幕墻設計與施工單位，負責T1塔樓和商業A裙樓（詞條“裙樓”由行業大百科提供）的幕墻工程，主要幕墻類型包含玻璃單元系統、裝飾條單元系統、單元內開窗系統等，幕墻總面積達74350㎡。
前灘21號項目是陸家嘴集團與太古集團聯合打造的集辦公、住宅、高端商業為一體的綜合體，位于前灘中央商務區的核心區域，是繼前灘太古里與前灘中心后，江河幕墻承建該區域的又一重點工程。
作為上海前灘發展規劃的收官之作，建筑師通過一系列應對該地區熱帶氣候和可持續發展的設計解決方案，將“層波疊浪，云游都市”的概念融于前灘21號地塊項目，設計出富有“生命力”且會“呼吸”的建筑，曲面玻璃幕墻圍合成流暢的曲線形外觀，在陽光的照耀下熠熠生輝，打破了傳統建筑封閉體量，模糊了內外邊界。
前灘21號效果圖
極具創意的設計彰顯了建筑獨特的藝術和線條之美，但卻給幕墻施工帶來了巨大挑戰。
由于建筑外立面主要由直徑600mm的羅馬柱、裝飾線條、曲面玻璃組成，這也決定了本項目最主要的三大難題：裝飾線條、羅馬柱的直線度、曲面玻璃加工質量和幕墻防水工程。
為實現建筑藍圖、打造這座標志性的商務綜合體，江河幕墻團隊深入領悟建筑設計的理念，秉承質量第一的原則，前后臺部門協同配合，在高難度任務中彰顯責任與擔當，全力以赴推進前灘21號地塊項目建設。
多方聯動
保障單元體組裝精度
為了保證建筑外立面的呈現，塔樓幕墻單元體組裝時要連接3種裝飾條、1種羅馬柱，且裝飾條和羅馬柱由多塊型材構成，尺寸規格各異，組裝過程本身存在累計誤差。
單元板塊掛裝時，如何確保裝飾條和羅馬柱的直線度、安裝精度成為首要難題。
視覺樣板
面對工期緊、任務重，江河幕墻項目部第一時間協調設計、工廠，共同破解難題。先通過協調裝飾條和羅馬柱連接件與公立柱在工廠組裝成型，便于檢驗與糾偏，確保安裝精度，然后設定位銷軸，確保裝飾條的直線度，有效保障了單元體的組裝精度。

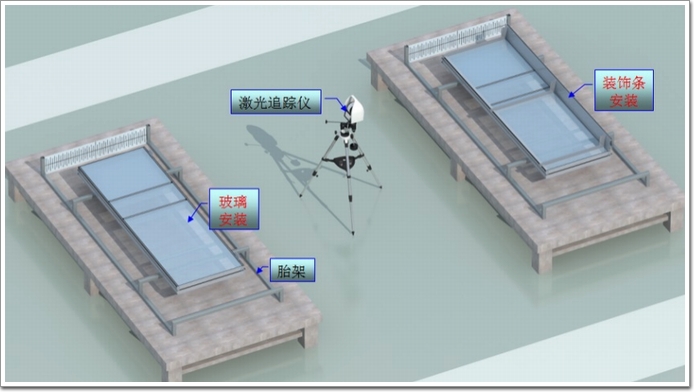

胎架組裝單元體工藝流程效果圖
單元體安裝時，項目部大膽嘗試，采用無人機傾斜攝影建模法及全站儀極坐標法準確放樣幕墻轉接件的安裝位置，精度控制在±1mm，單元體支座采用三位可調的方式，上下羅馬柱、裝飾條之間采用銷軸定位，且預留20mm的方墊片，用來吸收伸縮量、加工組裝誤差以及地震作用的影響。這樣一來，大大提高了安裝精度。
激光校準效果圖
在裝飾條安裝完成之后，再利用激光校準儀對建筑整體裝飾條的直線度進行復核，及時發現存在安裝問題的部位并進行整體調整，確保移交的部位完全滿足設計、安裝要求。
精益求精、一絲不茍，江河幕墻團隊精準、嚴謹?shù)氖┕み^程贏得了業主的高度贊譽。
層層把關
嚴控曲面玻璃加工質量
由于項目的曲面玻璃半徑小，且每塊尺寸各異，在特殊角度和光線下觀察玻璃極易產生明暗不均的斑紋。
對于玻璃加工既要符合其性能參數，又要保證建筑質量和美觀度，尤其是透射比、反射比（詞條“反射比”由行業大百科提供）、遮陽系數，要求質量與美觀并重，這也給加工帶來了一定難度，導致玻璃的成品率低、生產效率低。

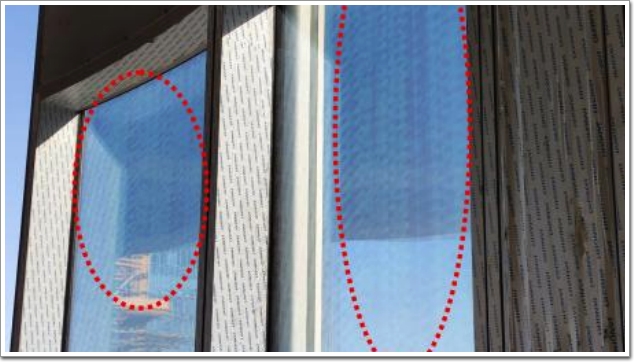

應力斑
為解決這一問題，項目部立即響應、全面復核、了解現場施工環境變化，對玻璃進行現場查看并測量。隨后高效組織玻璃廠家班組點對點交底，對原材料的質量控制、加工溫度及時間、加工成品的精度實施過程層層把控。
項目部還主動協同業主、監理隨時到廠抽查，發揮咬定青山不放松的精神，直至材料出廠，實現了首批出貨、首批合格，圓滿完成這一任務，通過了工程外觀的苛刻考驗。

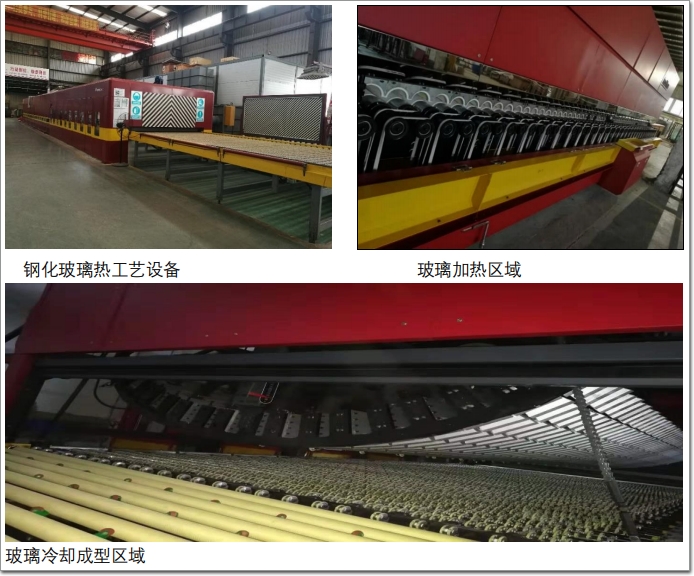

玻璃加工
從2022年12月第一樘單元體掛裝開始，江河幕墻團隊鉚足干勁拼速度，不斷刷新著工程進度條。
截至目前，項目T1塔樓30層單元體板塊已經進場，現場T1塔樓26層南/東立面單元體安裝已累計完成90%;27-36層地臺碼安裝100%;T1塔樓4-25層玻璃吊裝完成85%，累計完成2920樘。

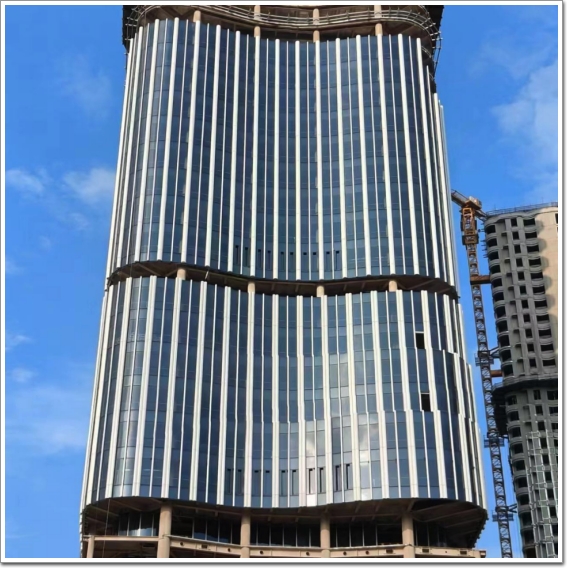

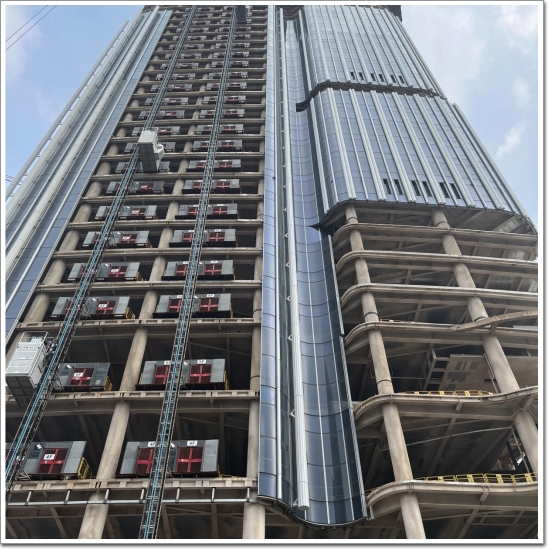

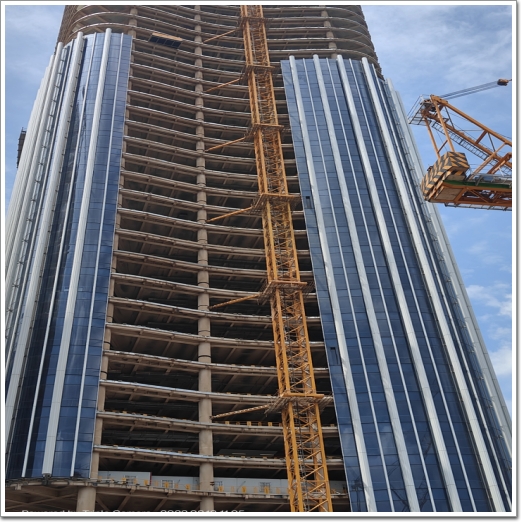

單元體安裝有條不紊進行
單元體安裝有條不紊進行
單元體安裝有條不紊進行
單元體安裝有條不紊進行
隨著工程進度的持續推進，前灘21號地塊的容顏也逐漸展露。整個項目預計于2025年全部建成開業。

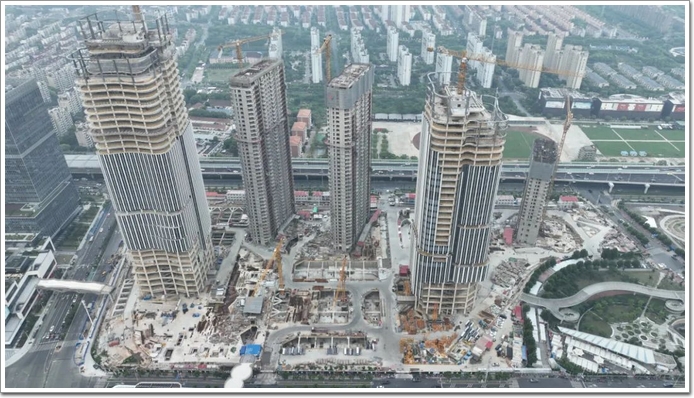

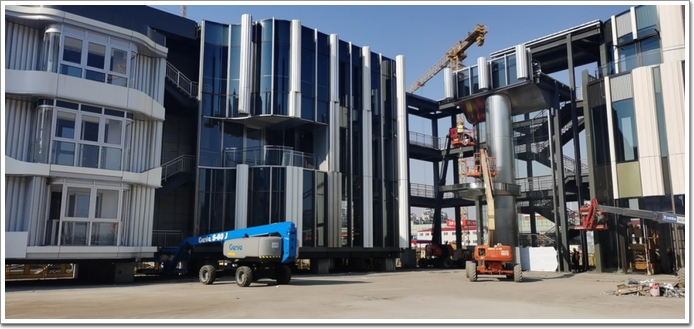

前灘21號地塊
屆時，這里將吸引高端商業資源落地，成為整個區域的活力中心。江河幕墻將繼續用精準的技術和高品質施工助力項目建設，為客戶創造更大價值。
