踐行低碳理念，科技賦能項目建設——
深圳國際交流中心(一期)會議中心幕墻工程

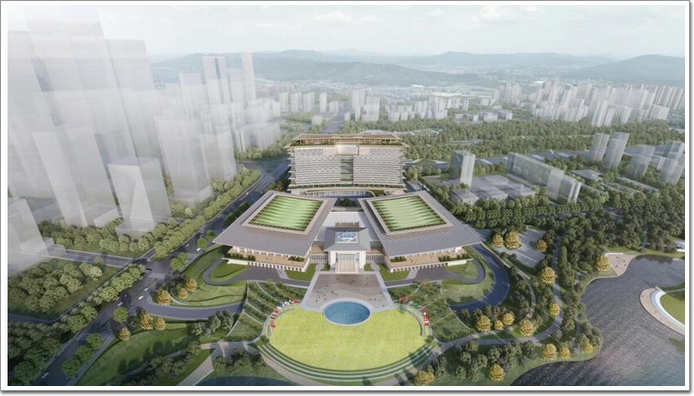

深圳國際交流中心(一期)會議中心項目(以下簡稱“深國交項目”)位于深圳市福田區，總占地面積6.4萬平方米，總建筑面積21.6萬平方米，項目總用鋼量約3.5萬噸，是香蜜湖片區布局“一館三中心”的標志性建筑之一。
項目定位為“世界眼光·中國氣派·嶺南風格·深圳特色”，
將建設成以承接首腦峰會、國際會議、大型政務及商務活動為核心功能，以多業態高端商業為配套，具有國際高度、世界一流的大型會議綜合體，成為粵港澳大灣區嶄新的“城市會客廳”及靚麗的“城市名片”。
深國交項目幕墻工程由三鑫科技承建，幕墻面積約16.2萬平方米，包含玻璃幕墻系統、石材幕墻系統、光伏幕墻系統等18個幕墻系統，存在體量大、材質多樣、造型各異、連接節點復雜多樣等諸多難點;本項目工期緊張，且受到外交部、省、市各級領導密切關注，面臨巨大挑戰。
面對挑戰，三鑫科技秉持“客戶至上、品質為本、服務第一”的經營理念，項目團隊始終堅持創新研發，結合三鑫科技BIM應用平臺--智慧三鑫，不斷突破項目技術壁壘，現已完成圖紙深化設計、四性性能測試(幕墻氣密性能、水密性能、抗風壓性能、平面內變形性能)、精制鋼龍骨及鋁合金龍骨進場，項目已進入大面積施工。

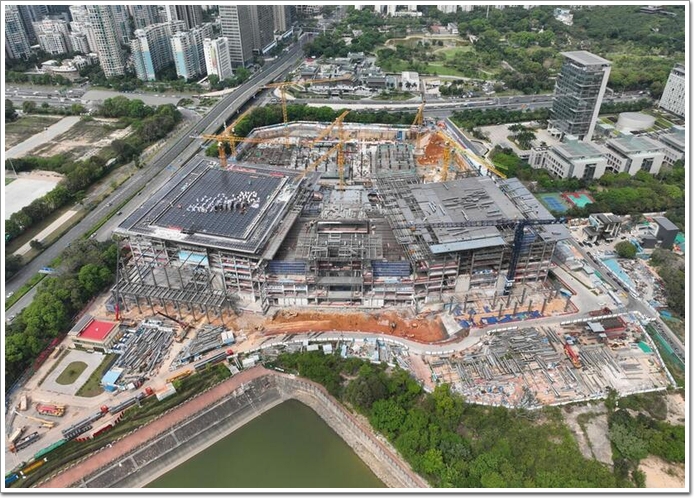

項目在建圖
BIM+裝配式，創新賦能項目建設
深國交幕墻項目，因幕墻系統多、形式復雜，設計出圖工作量大、單元構件加工及安裝困難，且現場多專業穿插施工、交叉作業多。為提高工程質量做到優質高效，項目團隊利用公司自主研發“智慧三鑫技術平臺”，結合三維掃描技術構成質量數字化管理生態環境，從設計、加工、施工三個維度，對本項目進行數字化管理。

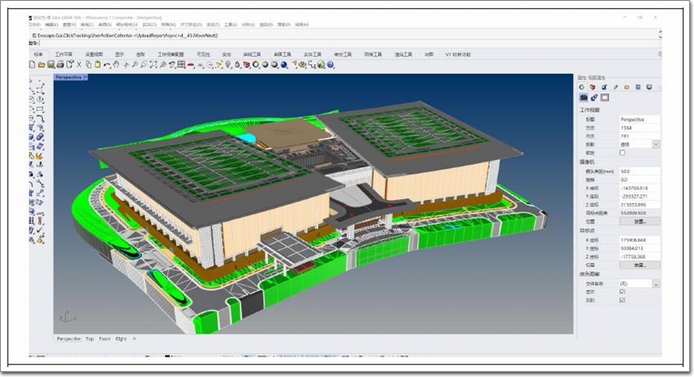

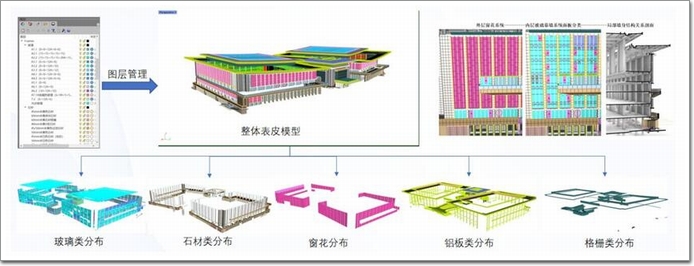

整體模型的建立
設計階段，通過模型化設計，各幕墻系統整體造型、細節在平臺中直觀展現，設計出圖、材料信息等數據被整合入模型，并上傳至平臺，一鍵導出材料下單數據，顯著提升了設計與制造效率，降低錯誤率。
關鍵材料及重要節點的建立
智慧三鑫管理平臺如幕墻項目的“中樞神經”，通過BIM技術進行4D施工模擬，將虛擬建造貫穿設計、加工制造和現場施工全過程。這種先模擬后建設的方式有效提高了施工精準度與效率，避免資源浪費，有效減輕了人力資源壓力。

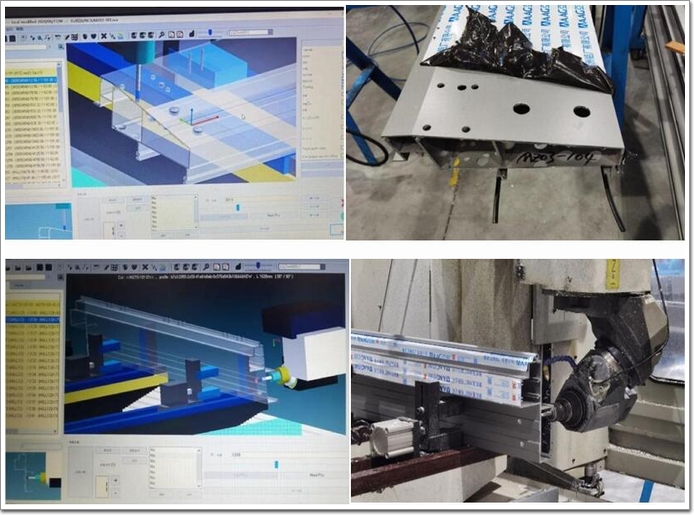

軟件加工模擬與實際加工完成

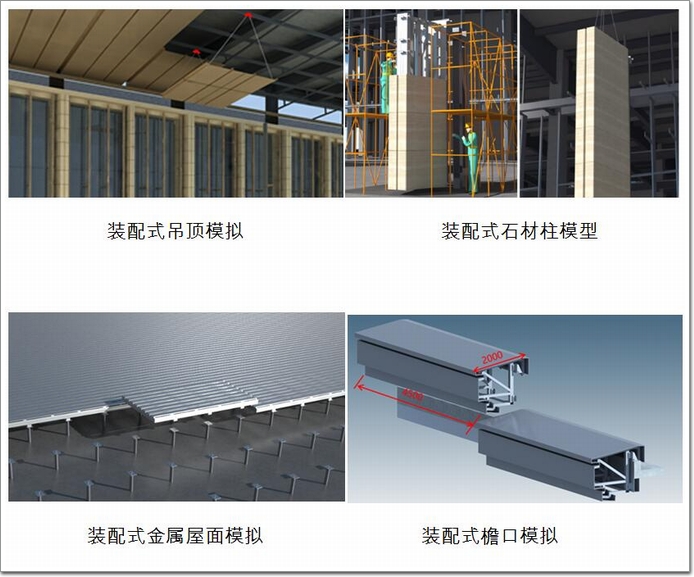

“BIM+裝配式”是推進智慧建造的重要應用場景。深國交幕墻工程全面擁抱裝配式建造，實施裝配式屋頂、吊頂、挑檐、石材裝飾柱、窗花五大系統，裝配面積占比高達68%。為保障幕墻系統的完美呈現，三鑫科技結合現場施工情況，嚴格審核裝配節點的合理性，確保每一個關鍵程序、每一處細節、每一個成品都達到最佳。
相較于傳統建筑，“工廠造零件，現場‘搭積木’”的裝配式建筑（詞條“裝配式建筑”由行業大百科提供）在建筑品質、施工工期、節能環保等方面都具有無可比擬的優勢。深國交項目將復雜幕墻系統的生產、安裝放在三鑫科技智能加工廠，不僅能確保加工精度、提高安裝效率，還節約了工期和成本，減少了現場施工的安全隱患，進一步減輕了項目管理壓力。
將三維掃描儀器與BIM技術結合，利用三維掃描得到的點云模型，經過參數化處理，對點云模型進行整合與簡化;通過逆向建模，將點云模型轉化為實體模型，把生成實體模型與根據施工圖建立的原理論模型進行對比，從而校核現場結構與理論結構之間的偏差。通過這種方式，提高現場施工安裝的準確性，提高現場安裝效率及質量安全。

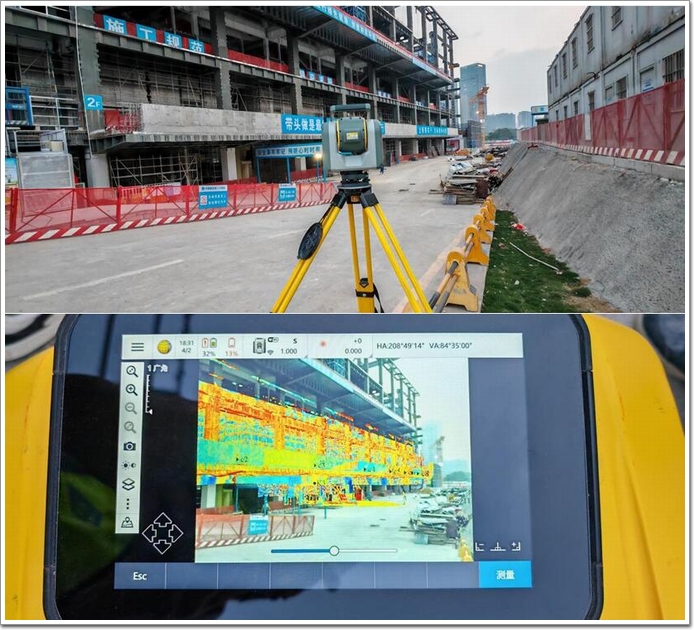

項目現場三維掃描

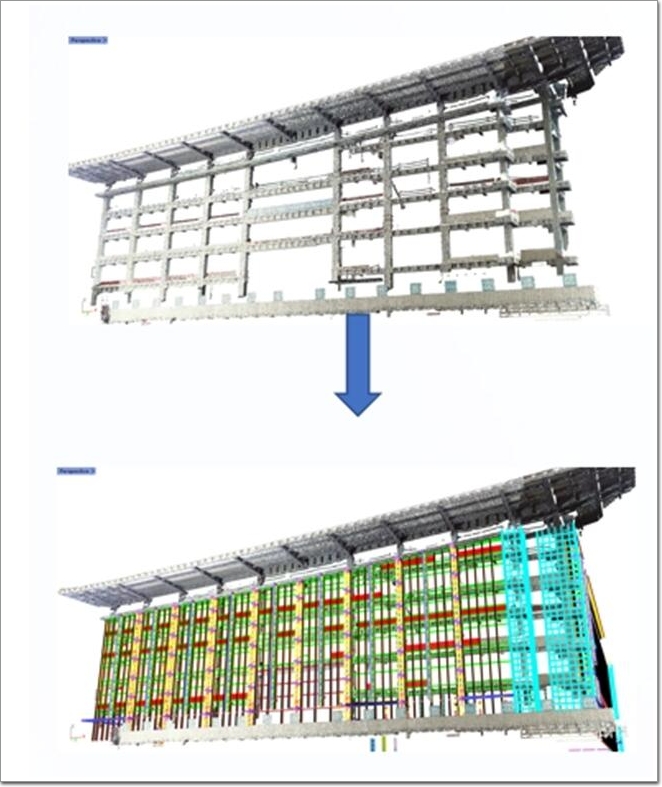

點云數據收集，龍骨模型校核
踐行綠色低碳理念，屋面BIPV應用
深國交項目屋面BIPV光伏項目，為充分融合香蜜湖綠色生態，將三角梅、鳳凰木、榕樹等綠植圖案制作于光伏組件（詞條“光伏組件”由行業大百科提供）表面，讓屋頂光伏電站呈現“綠色”觀感。
不同類型的光伏組件及定制化生產的綠植圖案，滿足了光伏發電的功能要求，同時兼顧建筑的基本功能要求，達到功能需求與美學效果的統一。
三鑫科技光伏設計團隊通過對圖案的色彩分析，進行色調配色篩選、透度精調、圖案匹配，使得光伏組件既能呈現多種綠植圖案又能滿足系統裝機功率要求，并使得每條電池塊電流一致，避免熱斑的發生。

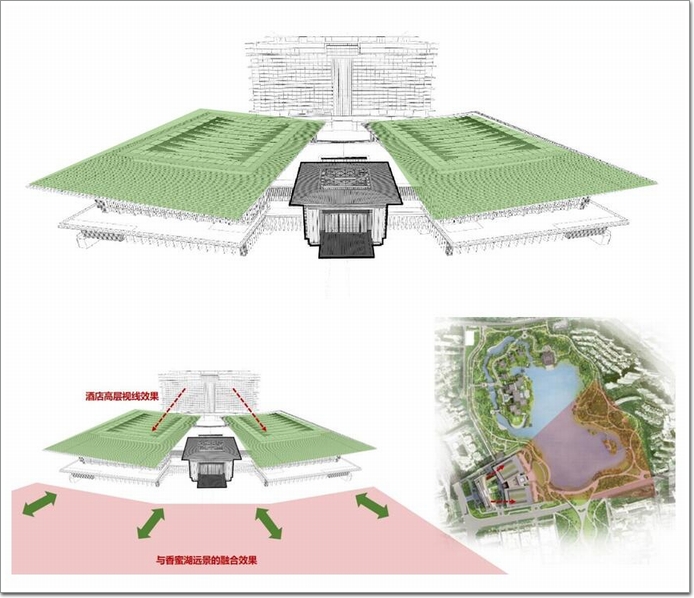

BIPV屋面整體效果(俯視)
光伏單元進行旋轉、鏡像融于自然，通過6種光伏單元的組合劃分出幾何模塊單元。

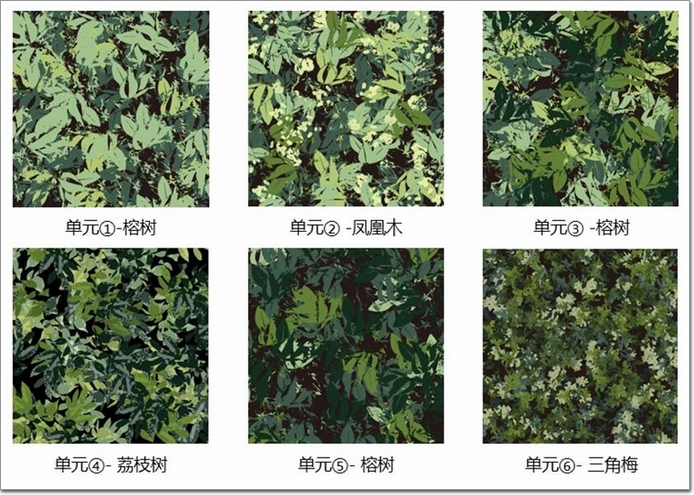

光伏單元類型

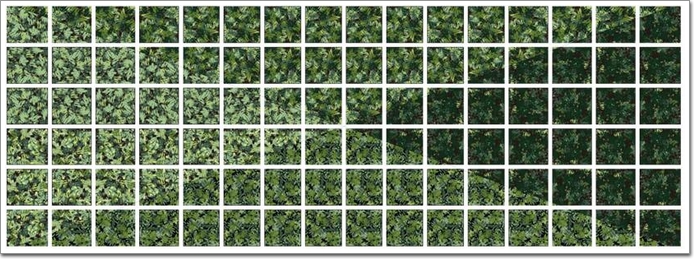

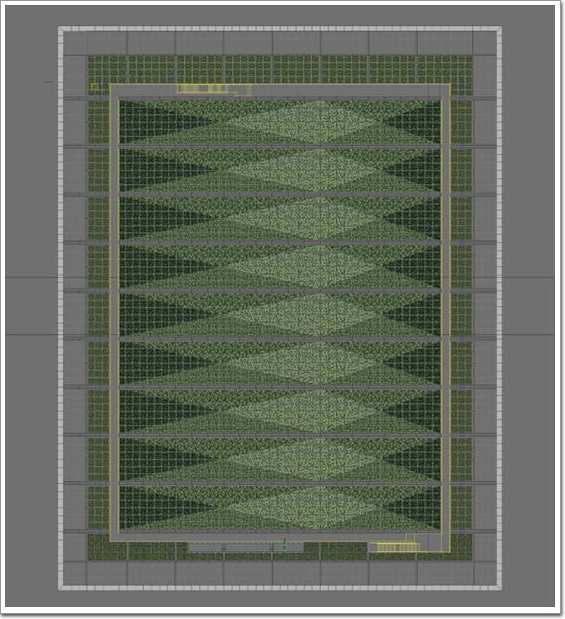

光伏組合模塊(單元1200mm*1200mm鋪設時)
科技賦能，創新驅動。三鑫科技將持續創新研發，不斷完善智慧三鑫技術平臺，運用至更多重點項目，緊抓施工一體化進程，為客戶打造卓越精品，為幕墻行業進步發展貢獻創新力量。
