1.5圍護結構熱工性能權衡計算工具EnvStd
美國ASHRAE9O.1標準也有針對圍護結構權衡計算的方法，該方法當窗墻比超過40%或天窗屋面比超過5%，以及圍護結構部品不能滿足規定性要求時采用。該方法采用一個名為“圍護結構性能因子”(Enve|ope Performance Factor , EPF)的綜合指標,表征單位面積全年空調、采暖和照明的能源費用。在該標準的附錄C部分有有關計算公式，那些公式是基于DOE-2建筑節能計算軟件而來。
《AsHRAE90.1用戶指南》中有建筑圍護結構熱性能指標權衡計算工具,名稱為Envstd，AsHRAE90.1-2OO4采用Envstd5.0版本。以前版本只考慮外墻的影響，本版本考慮了所有的外圍護結構。該軟件工具使用起來比較簡單，可分別給出擬建建筑的屋頂、天窗、外墻和外窗、樓板和地板、土壤以下墻體的熱工性能因子和天然采光潛力，同時列出參考建筑相應EPF指標，如果擬建建筑的EPF低于參考建筑的EPF，則通過符合性驗證，否則就要調整各部品間的熱工性能指標。
EnVstd5.O版本只有美國和加拿大氣候參數，限制了其應用范圍。
1.6澳大利亞建筑節能法規對外窗熱工性能評價方法
澳大利亞建筑節能法規對于澳大利亞8個建筑氣候分區和10類房屋建筑類型，提出三大類的外窗熱性能評價方法。
(1)外窗熱性能評價方法―
對于第2、3、4類等住宅建筑的每個樓層，建筑外窗的累積導熱或累積太陽能得熱不得高于該層地板總面積與導熱常數或太陽能得熱常數的乘積。
(2)外窗熱性能評價方法二
對于第5、6、7、8等公共建筑的每層樓房和每個朝向的建筑外窗都必須進行分別評價。

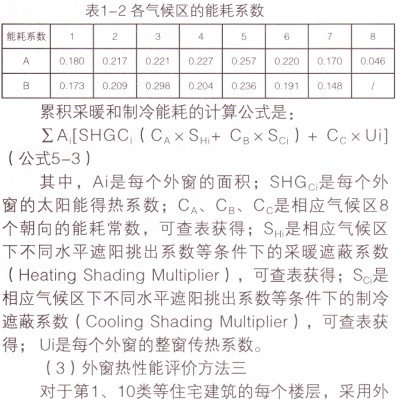

對于某層和某一朝向的外窗，由外窗引起的累積采暖和制冷能耗不應超過該外立面面積與能耗系數的乘積。各氣候區的能耗系數見下表。
窗熱性能評價方法三，與方法一相似，只是選取的參數值有所不同。
1.7 小結
上述的評價方法可以分為瞬時得熱型(公式1和公式2)、冬季采暖期型(公式3和公式4)、綜合評價型(EnvStd)和參數計算型(澳大利亞方法) 四類，它們各自有優勢和劣勢，瞬時得熱型公式簡單明了，反映瞬時的門窗的熱工物理特性，沒有反映長期的窗戶熱工性能；冬季采暖期型適用于以采暖為主的地區，沒有對夏熱冬冷地區和夏季炎熱地區的夏季能耗進行評定；綜合評價型考慮了包括門窗在內圍護結構的冬季采暖、夏季空調能耗和天然采光，計算公式的參數多，不夠直觀；澳大利亞建筑節能法規的外窗熱工性能評價方法按照房屋類型進行評價，方法直觀，參數表較完整，計算容易，方便理解，是一種實用的評價方法，但參數表沒有中國的數據，不能直接套用。
目前我國缺乏對夏熱冬冷地區夏季和冬季的長期評價公式和參數。
2.夏熱冬冷地區門窗的熱工環境特點
在夏熱冬冷地區,為了達到熱舒適性，人們總盼望在夏季門窗得熱越少越好，而希望在冬季門窗得熱越多越好。如何進行平衡考慮冬、夏季熱工性能還要從分析門窗的熱工環境特點入手。

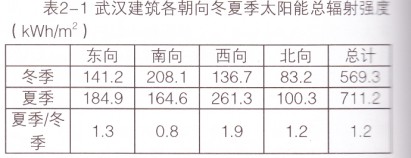

第一，各朝向的門窗在冬、夏季的熱工環境存在差異，南向窗夏季的太陽能總輻射強度低于冬季，夏季西向窗太陽能輻射最強，冬季南向窗太陽能輻射最大。以武漢地區為例，西向窗夏季總輻射強度是冬季自勺19倍，南向窗是1.3倍，北向窗是12倍，而南向窗只有O.8倍。在夏季，西向窗的太陽能總輻射強度最大，是南向窗的158倍。

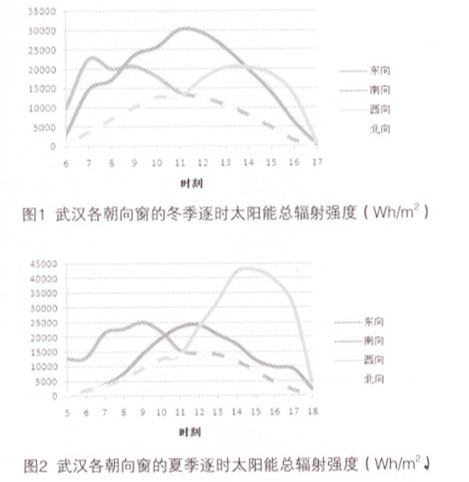

第二，同一季節內各時段各朝向的門窗的熱工環境存在差異9夏季西向窗下午時段熱輻射最突出。下圖1和圖2是武漢地區各朝向窗的冬季和夏季逐時太陽能總輻射強度曲線，東向窗冬夏季最高太陽能輻射值出現的時間不同，夏季在早9日寸，冬季在早7時；西向窗夏季在中午12時之后的整個下午時段太陽能總輻射強度都高于南向窗，而冬季在15日寸之后才超過南向窗。根據夏熱冬冷地區門窗的熱工環境特點分析，不難看出，可以通過如下途徑減少夏季的外窗得熱：把建筑主朝向盡量安排在南北向，減少建筑東西向窗的面積，在東西向窗尤其是西向窗采用遮陽措施。另外，加大南向窗的面積對冬季太陽能得熱有利，且不明顯增大夏季得熱。
