(二)BIPVT系統類型
1.光伏光熱
集熱器PVT
BIPV關鍵組件是
光電板(簡 PV ),BIPVT的關鍵組件是光電光熱集熱器(簡稱PVT), 采用特殊制作工藝，將太陽電池組件粘貼在吸熱板表面，構成光伏光熱集熱器PVT。光伏電池組件各層按照?qǐng)D2.1-1、圖2.1-2的順序疊放，以專用設備
真空層壓機內抽真空緊密壓制，保證
密封良好，各層接觸緊密。以粘貼好光伏電池組件的光電光熱復合吸收板為核心，組成一個光電光熱集熱器PVT。
2. BIPVT類型
�。�1）根據PVT的冷卻流體不同BIPVT有通風、通水、及冷卻劑三種類型。一般由光伏電池(陣列)、陣列背面與外墻面的流體冷卻通道、
固定支架、流體人口、流體出12及墻體組成。其中，光伏電池陣列與其背面的流體通道組成一個光伏光熱一體化(PVT) 集熱器，PVT中，光伏模板被用來吸收
太陽輻射，并將其中的一小部分轉化為電能，剩余的能量就被轉化為熱，這些熱被緊貼在
光伏組件背面的通道中的流體帶走。
（2）
平板型和聚光型。PVT集熱器的主要部件為太陽電池和集熱板，為了降低集熱器的
熱損失，通常在電池上方安裝一層或二層
玻璃蓋板，在背部和邊緣包上一定厚度的
保溫層，所有部件最后用
金屬框架封裝為一體。目前，PVT集熱器有平板型和聚光型。平板型PV/T集熱器由于結構簡單、可在普通集熱器的基礎上加工改造，而且易于與建筑物結合，因此其研究較聚光型PVT集熱器廣泛。
（3）有蓋板PVT集熱器和無蓋板PVT集熱器。

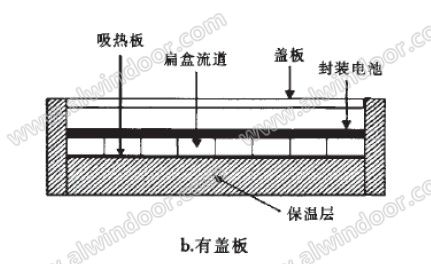

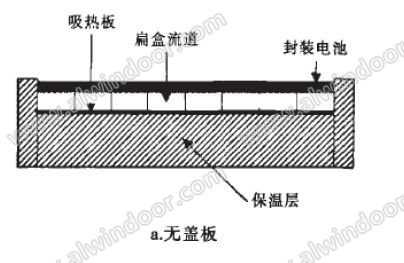

其結構由扁盒式集熱器與太陽電池結合而成，圖5a為無蓋板PV/T液體集熱器，圖為有蓋板PVT液體集熱器。圖6為典型的PVT空氣集熱器結構示意圖。
PVT空氣集熱器的冷卻流道一般為矩形截匠流道結構，由于
空氣密度低，熱容比水小，為了降低電池溫度，需要較大的空氣質量流率，所以PVT空氣集熱器冷卻流道的
截面積要比液體集熱器的大。PVT液體集熱器的傳熱性能通常比空氣集熱器好，因此，PVT液體集熱器的效率高于PVT空氣集熱器。蓋板對集熱器的影響表現為：無蓋板的PVT集熱器具有較高的電池效率，但流體出口溫度不高；而有蓋板的PVT液體集熱器具有較高的熱效率和流體出口溫度，但蓋板會降低入射光的
透過率，使電池效率下降。太陽電池可選用
單晶硅、
多晶硅、
非晶硅或其它
薄膜材料，一般選用效率較高的單晶硅和多晶硅材料電池。
