正是這種優(yōu)異的耐氣候性與抗老化性恰恰能夠提供密封膠條穩(wěn)定的物理
機械性能，從而能夠長期保障密封性能。眾所周知，
建筑幕墻長期處于嚴苛的室外環(huán)境之中，這樣的環(huán)境要求優(yōu)質(zhì)材料保障密封。硅橡膠密封條適宜各種氣候，即使長期暴露在紫外線和風雨的惡劣條件下，性能也不發(fā)生變化。所以硅橡膠密封條完全適宜嚴苛室外環(huán)境，保障其密封性。為了考察密封膠條的長期性能，我們遵照JC/
T485-2007《建筑窗用彈性密封膠》測試了三組硅橡膠密封條的紫外老化性能（燈管功率300 瓦，燈管距試件250mm，紫外線輻照強度 2000～3000μW /cm
2），實驗時間為300h。實驗結果如圖2 所示。

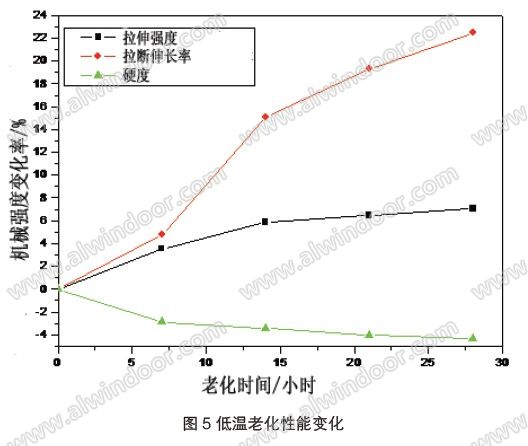

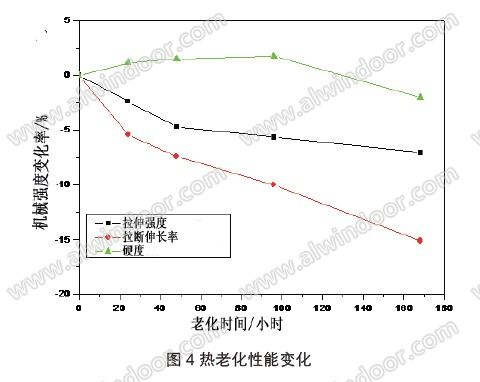

我國幅員遼闊，南北氣候迥異，門窗既要面對嚴寒，也要面對酷暑，甚至一天之內(nèi)就要面對氣溫急劇變化。作為保障門窗密封性能的關鍵材料——密封膠條，也必須具有優(yōu)異的耐高低溫性能。為此，我們考察了硅橡膠密封條的耐高低溫性能。結果如圖4、5 所示。
在圖中可以看出，硅橡膠無論是在100℃的熱老化環(huán)境下還是在-25℃的低溫老化環(huán)境下，拉伸強度、拉斷伸長率和硬度的變化非常小。這一點也是有機橡膠無法比擬的。
高彈性和高回彈性是保障密封的兩個非常重要的性能，這兩個性能可以通過硬度的穩(wěn)定性得以體現(xiàn)。無論怎樣的老化環(huán)境，高溫硫化硅橡膠都能保持穩(wěn)定的硬度，因此彈性變化也非常小，總是趨于恢復到原來的幾何形狀，產(chǎn)生自動壓緊的效果，保障密封作用。
我們選取了同一時間點測試相同熱老化環(huán)境下的硅橡膠與三元乙丙橡膠的性能。發(fā)現(xiàn)無論是拉伸強度、拉斷伸長率還是硬度，三元乙丙性能變化率都遠遠高于硅橡膠。說明相同的環(huán)境中，三元乙丙橡膠不耐老化，硬度上升，膠條脆性增加，性能下降。而硅橡膠則依舊能維持原有的機械性能。

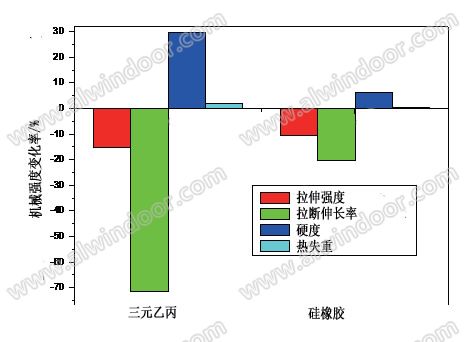

圖6 100℃*168h 后老化性能對比

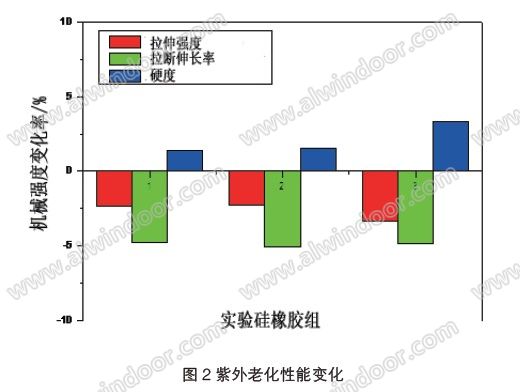

從圖2 中可以清楚地看到經(jīng)過長時間的紫外輻照，膠條的性能變化非常小。這樣的變化對于硅橡膠密封條在門窗中的應用中的影響微乎其微。普通的三元乙丙橡膠耐紫外老化性能較差。從圖3 中可以發(fā)現(xiàn)，由于紫外環(huán)境引發(fā)三元乙丙橡膠進一步的交聯(lián)，橡膠的硬度上升很快，而硬度的增加會導致膠條的彈性下降。同時也能發(fā)現(xiàn)拉斷伸長率下降的很迅速，表現(xiàn)為材料的脆性增加。這些都不利于保障門窗的密封性能。在圖中可以看出，硅橡膠無論是在100℃的熱老化環(huán)境下還是在-25℃的低溫老化環(huán)境下，拉伸強度、拉斷伸長率和硬度的變化非常小。這一點也是有機橡膠無法比擬的。
高彈性和高回彈性是保障密封的兩個非常重要的性能，這兩個性能可以通過硬度的穩(wěn)定性得以體現(xiàn)。無論怎樣的老化環(huán)境，高溫硫化硅橡膠都能保持穩(wěn)定的硬度，因此彈性變化也非常小，總是趨于恢復到原來的幾何形狀，產(chǎn)生自動壓緊的效果，保障密封作用。
我們選取了同一時間點測試相同熱老化環(huán)境下的硅橡膠與三元乙丙橡膠的性能。發(fā)現(xiàn)無論是拉伸強度、拉斷伸長率還是硬度，三元乙丙性能變化率都遠遠高于硅橡膠。說明相同的環(huán)境中，三元乙丙橡膠不耐老化，硬度上升，膠條脆性增加，性能下降。而硅橡膠則依舊能維持原有的機械性能。同時，我們發(fā)現(xiàn)，小分子的揮發(fā)也是造成密封條收縮的原因之一。因此在熱老化實驗中，我們也測量了兩種膠條的熱失重。從圖6 中可以看到，三元乙丙橡膠會在熱老化實驗中約有2% 左右的熱失重。由于三元乙丙的增塑劑多為環(huán)烷烴，這部分小分子會在長期使用過程中緩慢釋放，從而影響其性能。硅橡膠的熱失重非常小，在1% 以下，可見其本身的熱穩(wěn)定性非常好，膠條的材料變化不大，因此機械性能也非常穩(wěn)定。
2.2 良好的相容性

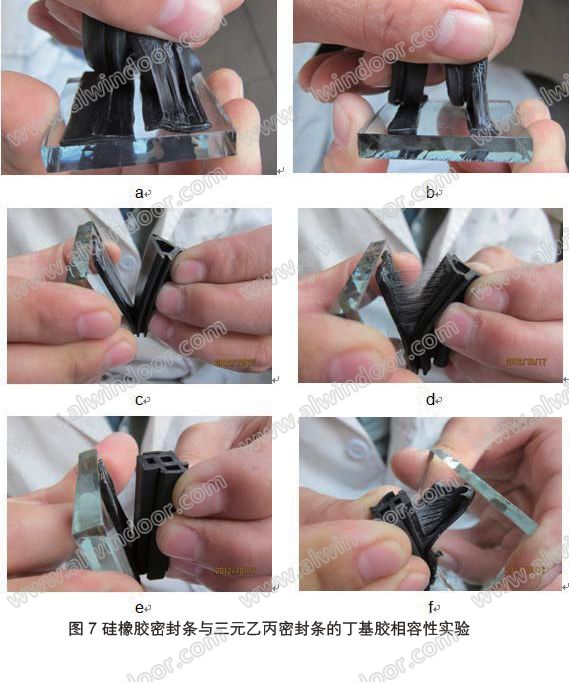

隨著中空玻璃的普及，密封膠條與硅酮密封膠、丁基膠的相容性也是不可忽視的問題。在實際應用過程中，我們發(fā)現(xiàn)由于三元乙丙橡膠中小分子的揮發(fā)造成的中空玻璃流淚的現(xiàn)象。我們做了相關的污染性實驗，實驗結果如圖所示。
上一頁123下一頁
