2 光熱鋁合金節能窗概念提出
鑒于以上建筑外窗行業和太陽能熱水器行業現狀，解決上述存在問題，把建筑外窗與太陽能熱水器巧妙結合，是我們比較理想的出路。
我們的想法就是把平板式太陽能集熱器，安裝在面積較大的鋁合金節能窗上，用平板集熱器代替一部分玻璃，從外觀上集熱器的玻璃蓋板與門窗采光玻璃是平齊的，都在鋁合金節能門窗系統中。不但外觀整潔漂亮，而且集熱器的主體都相當于在室內。可以充分解決目前太陽能熱水器現存的諸多問題：
A. 光熱窗是將平板式集熱器安裝在窗戶上，屬于窗系統的一部分，集熱器的玻璃與窗玻璃是平齊的，集熱器主體在室內，任何管路直接在室內連接，不需要在外墻上開任何孔洞。
B. 光熱窗的集熱系統在室內，避免了現有外觀凌亂、避免造成不安全心理負擔、避免了從建筑結構設計上預留安全機位，使建筑結構簡潔明快。
C. 光熱窗的集熱系統在室內，安裝拆卸檢修等完全在室內進行，避免了室外作業的安全隱患。
D. 光熱窗本身的窗系統在安裝過程中已按規范滿足了防雷要求。解決了現有太陽能熱水器行業防雷難題。
E. 光熱窗系統均在屋內，只要適合人居住的房屋，冬天室內溫度，完全可以保證不采取任何措施對集熱器進行防凍，而且夜間完全可以關閉循環泵更加節省能源。
3 光熱鋁合金節能窗的系統設計
3.1 功能設計

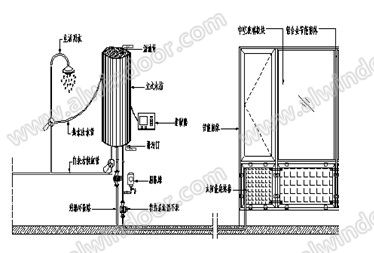

光熱鋁合金節能窗，同時滿足鋁合金節能窗使用功能和太陽能熱水器使用功能，主要由斷橋鋁合金節能窗系統、平板式集熱器、導熱管路、工質、控制系統、儲熱水箱等組成，而每一部分都必須經過相關的計算才能確定。通常適用于建筑物南立面面積較大的落地窗。
3.1.1 斷橋鋁合金節能窗系統
3.1.1.1 根據建筑物預留門窗洞口的尺寸、先簡要設計大體的窗分格方式，一般為類似井字型。
3.1.1.2 根據不同地區的氣象條件、隔熱保溫節能等要求，進行熱工計算，確定中空玻璃（是否采用LOW-E玻璃、是否三玻兩空）以及斷橋鋁框（隔熱條、斷面腔體等）的具體配置。
3.1.1.3 根據抗風壓等級要求，通過計算確定鋁合金窗主要受力桿件（一般為中豎框），選擇滿足強度要求的相關斷面配置。
3.1.1.4 中橫框的具體標高尺寸，根據平板集熱器板塊的尺寸，再另行確定。
3.1.2 太陽能熱水器系統
3.1.2.1 水箱
根據居住人數、戶型，選擇合理容積的儲熱水箱。（安裝在衛生間）
3.1.2 .2 集熱板塊
根據不同地區（維度等）、額定使用熱水的情況，計算所需集熱板的有效采熱面積、并推算出集熱板塊外形尺寸，進而推算出鋁合金窗中橫框的具體標高尺寸。
3.1.2.3 導熱管路
根據具體戶型布局、水箱安裝具體位置，確定管線布置方案，計算出管線的總長度。
3.1.2.4 工質
根據管線長度，計算工質的總體積，并根據工質的工作壓力計算所需膨脹管規格等。
3.1.2.5 控制器、各種相關閥門等。
3.2 外觀效果設計

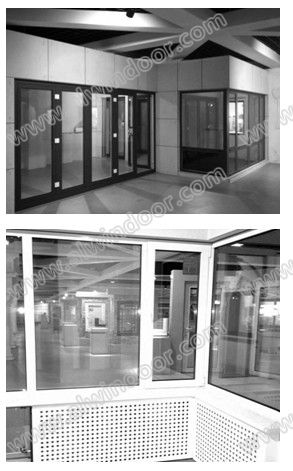

從外觀效果上，可分為橫式、豎式、轉角式
由于集熱板一般為藍色或黑色，可以根據需要外觀裝飾效果為橫條帶、豎條帶形式。室內封修，我們推薦的是大理石窗臺板，結合穿孔鋁板封修方式，美觀大方，簡潔明快，而且易于拆卸更換，利于檢修等。
4 光熱鋁合金節能窗未來展望
現代建筑的設計，外窗的面積不斷增加，吸收太陽輻射面積也相應增加。目前，國內外太陽能光熱產品和建筑外窗產品兩個領域在技術上雖然都取得了較大的革新，但在相互借鑒和行業共融方面幾乎是空白。如能將建筑外窗與太陽能光熱產品有機結合，則既能滿足人們對現代建筑通透性的追求，又能合理有效利用太陽能輻射，減少建筑能耗，可謂一舉多得。
政府鼓勵節能減排，提倡利用再生資源，政策傾斜力度比較大，建設部將出臺一些利用再生資源的強制規范。國家近期將正式出臺《家用太陽能熱水器》強制規范，治理市場混亂，抓大放小，也給擁有技術優勢的企業進一步發展提供了良好機遇。
光熱窗是把平板式太陽能熱水系統巧妙與斷橋鋁合金節能窗相結合，我們也就步入了平板式太陽能熱水器行業。目前，在太陽能熱水器行業中，真空管式市場占有率為85%,平板式占有15%，真空管式難以與建筑體完美結合，平板式上升空間比較大，很多較大的真空管集熱器生產廠家已經正在逐步轉產平板式。平板集熱器生產廠家數量的不斷增多并相互競爭，對我們根據性價比甄選合作伙伴也提供了有利條件。
我們?yōu)橥顿Y建設方（一般為開發商）也算了一筆賬，可以大大降低綜合成本。
開發商在樓盤建設項目中，要承擔的綜合費用通常應含前期立項費用、設計費用、方案報批費用、具體施工費用、竣工報驗費用、后續物業費用等。前期立項費用，緊跟形勢響應政府號召，健康環保節能低碳，方案新穎，理念超前，配套完善，才更容易事半功倍，所花的費用才更加節省。
設計方案上，建筑整體性強，簡約大方，建筑設計院設計師很容易做，也很愿意做，設計費用自然可節約不少。
方案報批，建筑物外觀整潔美觀，不雜亂無章，沒有安全隱患，審批的時間成本、運作成本等大大降低。
具體施工過程中，建筑結構越簡單、交叉作業分項施工隊伍越少，則施工工期、施工質量越容易保證，施工成本就越低。
竣工報驗費用與施工內容是相輔相成的，防雷等強制性要求如果達不到或者比較牽強，費用發生差異很大。
后續物業費用，主要取決于樓盤相關設備的安全可靠度，潛在的隱患會造成很大的物業費的支出。
光熱鋁合金節能窗的應用，從以上幾個方面，能為開發商節省的綜合費用是很巨大的，市場前景非常廣闊。【完】
