1、工程概況

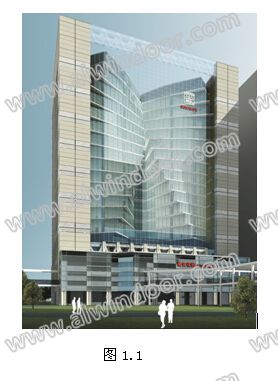

華安保險總部大廈位于深圳福田中心CBD南區，總建筑面積約62488 m2。地下三層、地上18層(一至四層為裙樓部分，五至十八層為塔樓部分)。塔樓最高達89.7m，本工程東西面為框架式玻璃幕墻和石材幕墻(東西面對稱)，南北面分為內幕墻和外幕墻，內幕墻為框架式玻璃幕墻，原建筑設計外表形狀多變，對位于中心區建筑形象有一定影響，根據規劃部門（詞條“門”由行業大百科提供）意見，新加南北點支式玻璃幕墻將原外表形狀復雜的建筑包裹在里面，主要是滿足城市景觀需要。后加的外幕墻為單層索網點式玻璃幕墻和石材幕墻(南北面對稱)，見圖1.1所示。中間部分為單層平面索網點式玻璃幕墻，兩側邊為石材幕墻;索網周邊的為平面框架為矩形箱型鋼結構（詞條“鋼結構”由行業大百科提供），與原主體混凝土結構（詞條“混凝土結構”由行業大百科提供）樓層均有水平方向連接。
2、工程特點

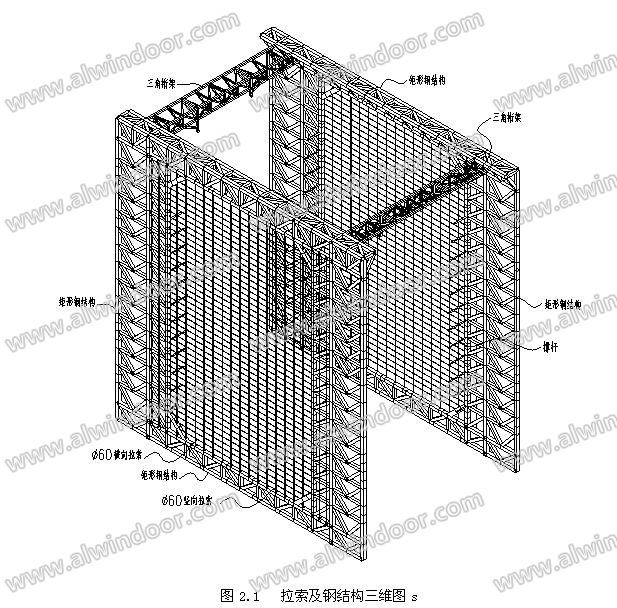

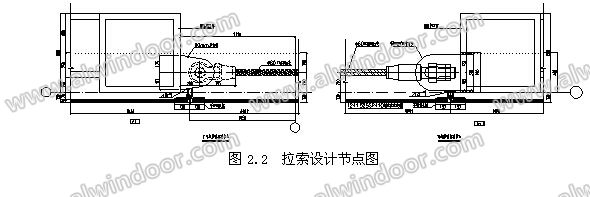

本工程最大的特點是大型的鋼框架體系外支撐于南、北立面的單層索網玻璃幕墻。玻璃幕墻的單根拉索固定于兩端鋼結構上，該鋼結構體系總寬度69.45m，總高度73.925m，最大箱型柱斷面尺寸達到800x800x80。南北兩側鋼結構上部用兩個三角桁架梁聯系在一起。鋼結構體系立體圖，如下圖2.1所示;其單索跨度分別為寬40.2m，高度為63.975m。玻璃選用12+1.52SGP+10鋼化夾膠玻璃（詞條“鋼化夾膠玻璃”由行業大百科提供），分格多數為2500mm(寬)×1400mm(高)，通過不銹鋼（詞條“不銹鋼”由行業大百科提供）夾板固定于不銹鋼拉索上，橫向拉索和豎向拉索均采用φ60不銹鋼拉索(詳見圖2.1和2.2)。
3、 拉索張拉方案
3.1 模型計算分析
根據《索結構技術規程》，拉索張拉應遵循分段、分級、對稱、緩慢勻速和同步加載的原則。施工狀態下，在部分索先張拉的情況下，有可能對鋼結構應力產生不利影響，而且后張拉的部分拉索對先張拉的拉索預應力也有影響。根據以往通常情況下，一般采用三級張拉工藝。考慮到本工程空間大，高空作業工期長，周邊鋼結構體系控制方便等特點，通過模擬計算控制考慮一次張拉施工工藝。本工程理論最大預拉力為758 KN，為了采用最簡單的張拉工藝就使索的實際預拉力值與理論預拉力值一致，了解張拉過程中拉索對鋼結構的影響及有效監控張拉過程中鋼結構的變形，我們采用有限元分析軟件Ansys模擬張拉過程。
3.2 張拉原則
1)分段、對稱張拉

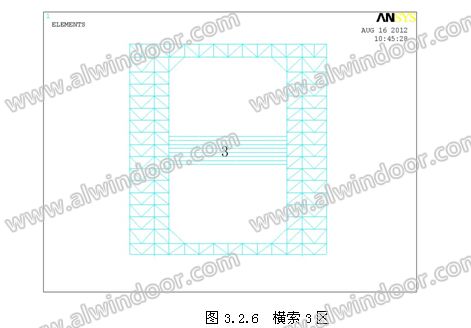

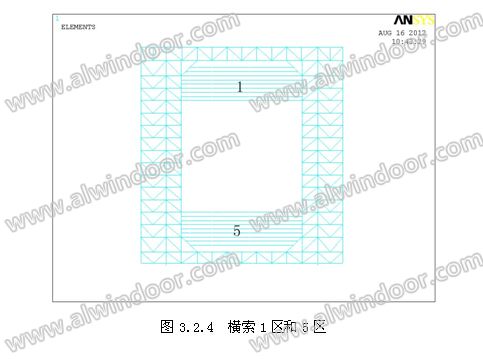

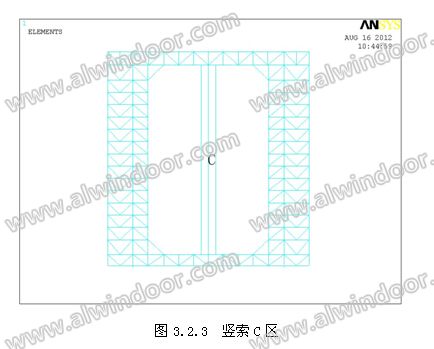

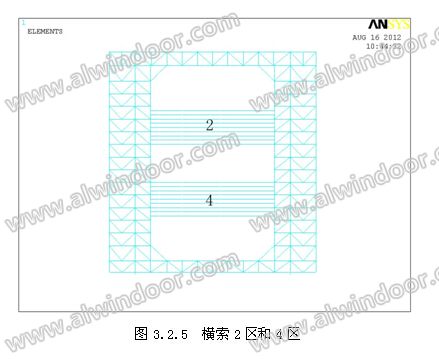

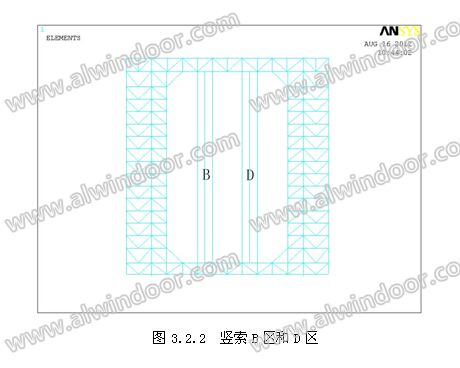

因張拉裝置有限，我們將拉索分成多個區域進行分段張拉，并在張拉過程中實現左右對稱張拉、上下對稱張拉。拉索的分區圖詳見圖3.2.1到圖3.2.6所示。
2)按名義初應變對應的索力進行一次性張拉
在Ansys軟件中，拉索的預拉力是通過賦予每根索對應的初應變來實現的。因拉索的支座是彈性支座，故拉索預拉力和賦予的初應變并不滿足簡單的胡克定律。此時賦予的初應變定義為名義初應變。

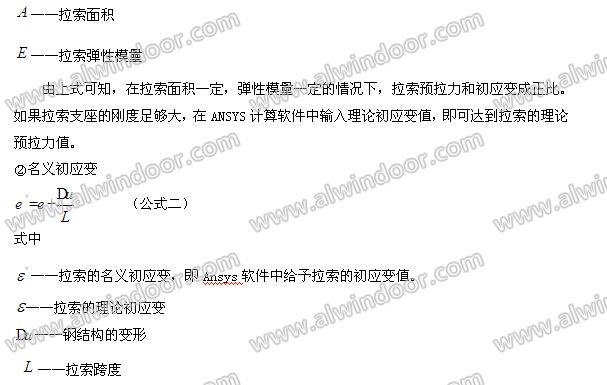

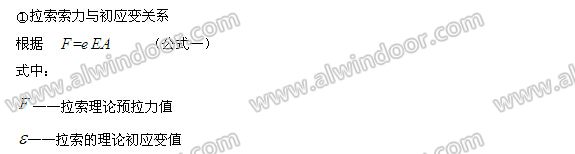

在ANSYSA軟件中，拉索索力的控制是通過調節拉索初應變來實現的，倘若本工程拉索固定端的鋼結構剛度足夠大，在拉索張拉過程中不產生變形，則拉索的初應變和索力值應符合公式一，即拉索索力和拉索初應變成正比;但在本工程中由于鋼結構剛度并非足夠大，在拉索變形中會產生一定影響，此時拉索的初應變應綜合拉索和鋼結構共同的影響，此時拉索初應變 符合公式二，為名義初應變。
