3 一次性張拉到100%名義初應變對應的索力值
欲達到拉索的理論預拉力值，張拉過程需按模型中100%的拉索名義初應變對應的索力值進行張拉。拉索張拉過程如下：

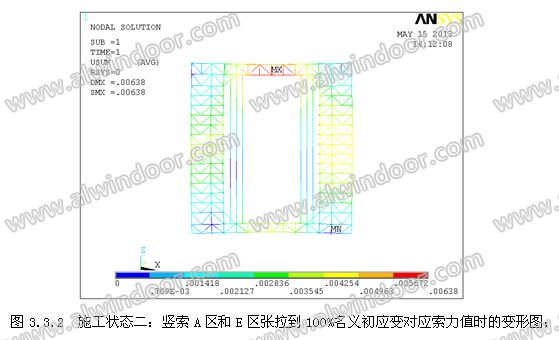

第一步：豎索A區和E區張拉到100%名義初應變對應的索力值;(對應索力值詳見附表一)

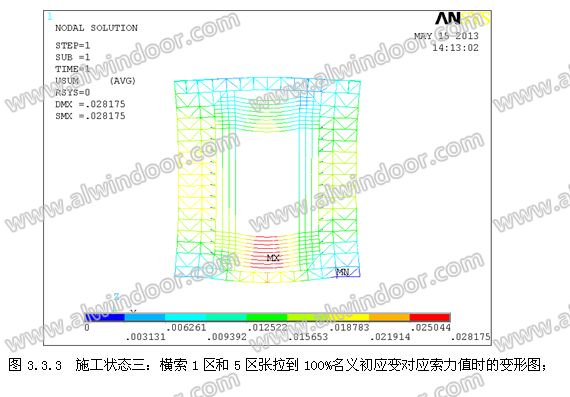

第二步：橫索1區和5區張拉到100%名義初應變對應的索力值;(對應索力值詳見附表一)
第三步：豎索B區和D區張拉到100%名義初應變對應的索力值;(對應索力值詳見附表一)
第四步：橫索2區和4區張拉到100%名義初應變對應的索力;(對應索力值詳見附表一)
第五步：豎索C區張拉到100%名義初應變對應的索力;(對應索力值詳見附表一)
第六步：橫索3區張拉到100%名義初應變對應的索力;(對應索力值詳見附表一)

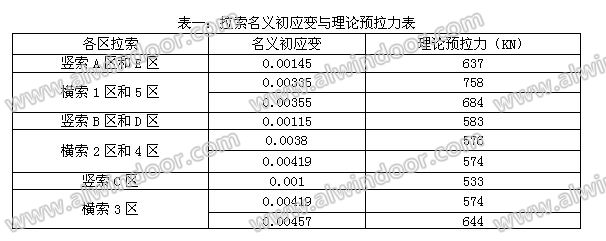

在拉索每一步張拉過程中，拉索實際預拉力與理論預拉力值不相符，這是因為后張拉索對先張拉索的索力有一定的影響，盡管張拉過程中拉索的索力值與理論預拉力值不相符，但當拉索全部按照100%名義初應變對應的索力值張拉完成后，拉索最終索力值將會與理論預拉力值相符。模型中拉索的名義初應變和拉索的理論預拉力詳見表一。
3.3 張拉步驟

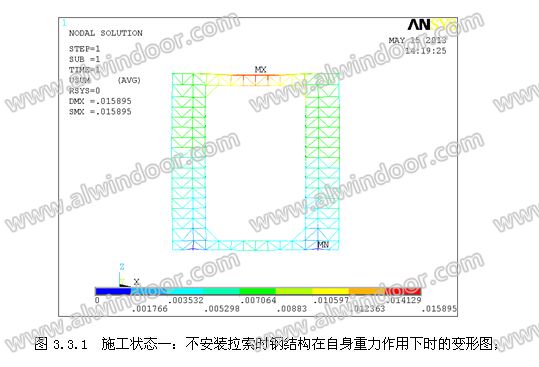

在Ansys軟件中，鋼結構單元選用Beam188單元，拉索單元選用Link10單元，支撐桿選用Beam44單元，張拉步驟如圖3.3.1至圖3.3.7所示。
