一、 施工工藝
測量放線→結構、埋件的檢查→架支座的焊接安裝→豎龍骨（詞條“豎龍骨”由行業大百科提供）的安裝→橫龍骨的安裝→隱蔽驗收→玻璃安裝→填充泡沫棒→打膠（詞條“打膠”由行業大百科提供）
二、 玻璃幕墻安裝
1.架支座的彈線
首先由測量放樣人員將架支座的分格線及標高線全部彈在結構預埋件上，檢查預埋件與結構是否答合設計要求，若偏差大的報設計 出修正方案(圖示)。

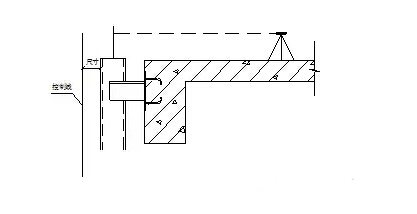

2.結構的檢查
分格線、水平線彈好以后，在結構處拉垂直鋼線，以及橫向線進行結構檢查，檢查結構是否符合要求，將檢查尺寸記錄下來，反饋給設計(圖示)

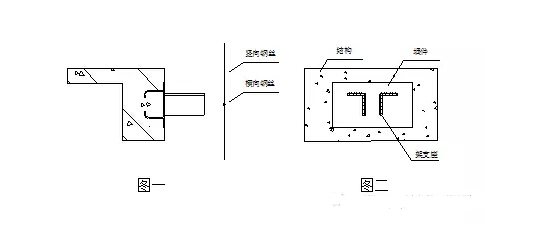

3.架支座的安裝
將架支座依據放線組所彈中心線、分格線將架支座點焊在預埋件上，經檢查符合要求后再進行焊接，高低、左右控制在2—3mm之內(圖示一)。焊縫三面焊。(圖示2)
4.豎龍骨的安裝
待架支座安裝完畢，經自檢符合要求后，進行豎龍骨的安裝，豎龍骨在安裝之前，考慮到安全，在樓層內將調節碼與豎龍骨連接起來，再吊到室外進行調整安裝(圖示)
5.豎龍骨安裝的尺寸控制
豎龍骨的安裝依據豎向鋼線，以及橫向鋼線進行調節，直至符尺寸要求，豎向龍骨標高差控制在±1mm范圍內，水平儀跟蹤檢查，檢查完畢方可進行焊接。

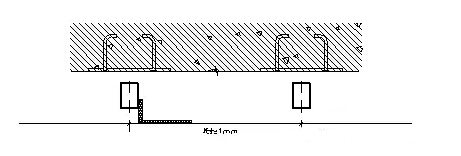

6.豎向龍骨的分格控制
豎向龍骨安裝后進行軸向偏差的檢查，軸向偏差控制在±1mm范圍內。豎料之間分格尺寸控制在±1mm，否則會影響橫料的安裝。測量分格尺寸應靠近支座附近。圖示

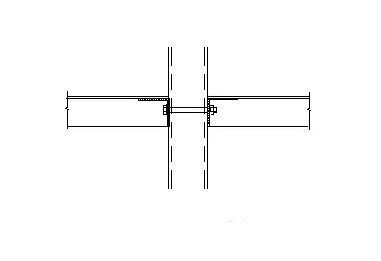

7.橫向龍骨的安裝
豎向龍骨安裝后進行橫向龍骨的安裝、橫向龍骨未安裝之前，先進行角鋁（詞條“鋁”由行業大百科提供）的安裝，角鋁的安裝應依設計進行。但豎龍骨與角碼（詞條“角碼”由行業大百科提供）之間的孔位應教緊配合，相似于過度配合。
三、 玻璃的安裝
1.玻璃的安裝
玻璃安裝之前，在橫料骨上墊上不小于2塊的氯丁橡膠塊，防止玻璃硬接觸，一般橡膠塊墊在玻璃板兩端的1/4處。
2.玻璃板片依據板片編號圖進行安裝，施工過程中不得將不同編號的板片進行互換 ，安裝時注意左右二邊空隙相等。圖示
