本篇文章內容由[中國幕墻網]編輯部整理發布：
鋼化玻璃自爆多發生在夏天。這是為什么?
自爆和溫度之間又有怎樣的聯系？近時，一個叫“好奇實驗室”的小組，做了一組詳細的鋼化玻璃的極限高溫測試。中國幕墻網ALwindoor.com全文轉載了實驗的圖文過程，讓我們一起來看看吧！
三伏天，太陽直曬玻璃最高溫度在65℃左右。
我們實驗用的是經過檢驗合格的鋼化玻璃，長1.5米，寬1米，厚10毫米，通常寫字樓的幕墻用的也都是這類厚度的鋼化玻璃。

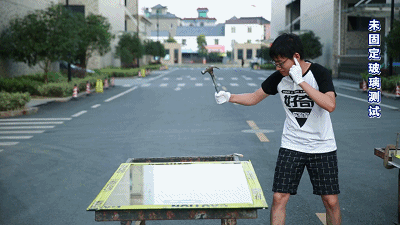

大史先用錘子猛敲了幾下鋼化玻璃，玻璃完好無損。
接下來開始用噴槍烤玻璃
溫度上升到180℃時雖然看不到火焰的情況，但是一陣陣的熱浪沖著大史撲過去。

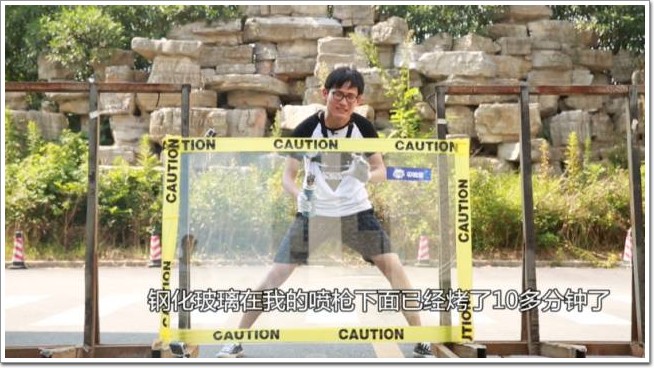

鋼化玻璃在大史的噴槍下面已經烤了10多分鐘，玻璃溫度也到了300℃，但是玻璃一點問題都沒有。
熱成像儀記錄到的最高溫度有301℃，已經完全超過了平時太陽照射的溫度。
這也就說明，太陽暴曬不會讓鋼化玻璃自爆
那么對于鋼化玻璃自爆，還有一種說法是室外艷陽高照，室內開著空調涼風嗖嗖，一冷一熱交替所導致。
大史繼續烤這塊玻璃，再用涼水直接往上潑。
300℃高溫狀態下，鋼化玻璃急遇涼水只是冒了一點煙，也沒有發生爆裂。
實驗小組發現：鋼化玻璃要經過鋼化爐高溫，達到620到640℃的高溫煅燒之后出來再進行急劇降冷，經過特殊的工藝處理，一般的溫度是不會導致鋼化玻璃自爆的。

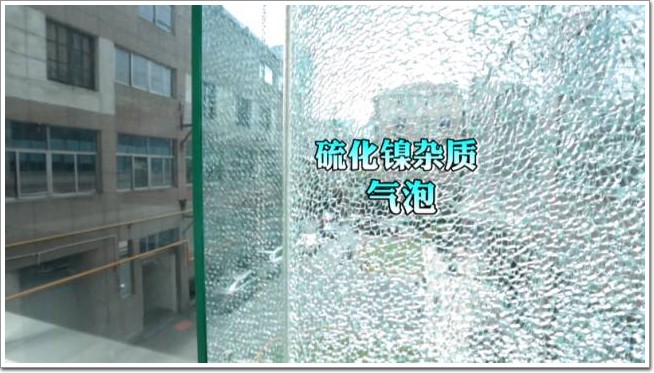

鋼化玻璃自爆的根本原因取決于原片，因為原片的本身含有雜質——硫化鎳，雜質和氣泡越多，自爆率就越高。
下面用價格比較便宜，有明顯雜質的低品質鋼化玻璃繼續實驗
鋼化玻璃溫度升高了200℃，用涼水潑向玻璃
當涼水沾到玻璃，不到2秒的時間，整塊玻璃破裂，癱塌在一地。

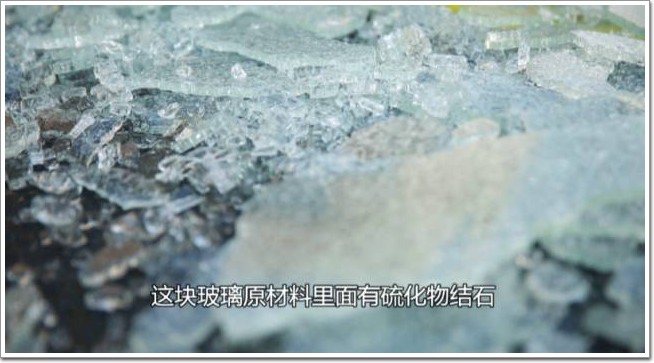

實驗小組發現：這塊玻璃原材料里面有硫化物結石，經過實驗冷熱膨脹以后，硫化物結石引起玻璃產生微裂紋，從而導致玻璃自爆。
冷熱不均是鋼化玻璃自爆的誘因，根本原因還是玻璃品質不達標。玻璃原片有雜質，受溫差影響，就會改變整片玻璃的應力，產生自爆。
除了內在雜質過多，設計和施工對玻璃自爆也有關系。

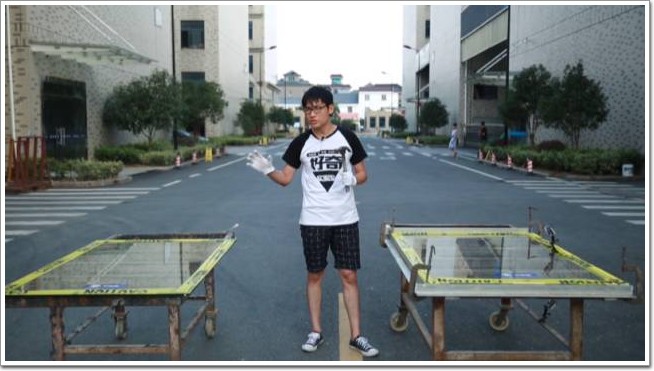

兩塊鋼化玻璃，相同的尺寸，相同的厚度，都是經過檢驗合格的產品。
一塊不做任何的處理

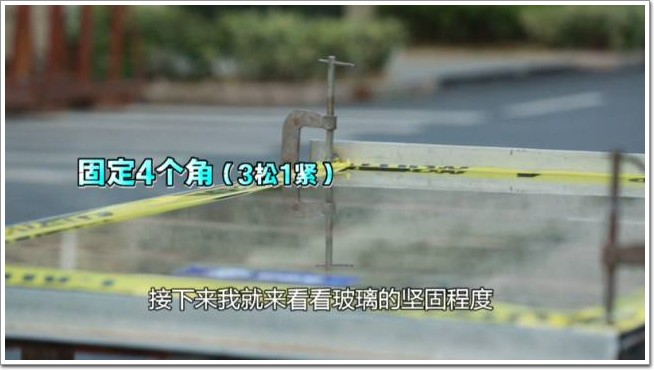

另一塊對4個角進行加固，3個松1個緊，來看看玻璃的堅固程度會不會有區別。
安裝加固鋼化玻璃時，要求四周受力均勻。但大史故意在其中一個角擰緊螺絲，來模擬施工不當的情況。

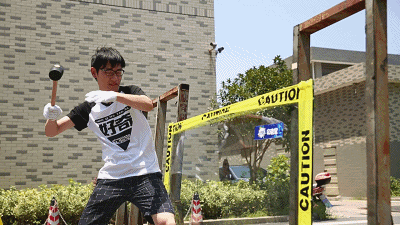

沒做任何處理的鋼化玻璃了很多下都沒破
有螺絲的鋼化玻璃兩錘就碎了
所以，看上去很堅固耐用的鋼化玻璃，只要應力結構發生改變，就會變得非常脆弱。
現代玻璃生產技術不能完全消除硫化鎳雜質的存在，夏天又是幕墻構件最容易變形的季節，多重原因之下，鋼化玻璃就容易發生自爆。
鋼化玻璃自爆原因分析與解決方法(2012版)
鋼化玻璃自爆原因分析與解決方法(2016版)
注：本視頻最后提到的“凌空3米，必須選用夾膠玻璃”，是對《建筑玻璃應用技術規程》理解上的錯誤解讀，《規程》中表達的是“離地面3米”,表示玻璃面板尺寸較大時，應采用夾膠玻璃。
《建筑玻璃應用技術規程》中僅對建筑物需要以玻璃，作為建筑材料的下列部位時，必須使用“安全玻璃”的規定：
(一)7層及7層以上建筑物外開窗;
(二)面積大于1.5m2的窗玻璃或玻璃底邊離最終裝修面小于500mm的落地窗;
(三)幕墻(全玻幕除外);
(四)傾斜裝配窗、各類天棚(含天窗、采光頂)、吊頂;
(五)觀光電梯及其外圍護;
(六)室內隔斷、浴室圍護和屏風;
(七)樓梯、陽臺、平臺走廊的欄板和中庭內攔板;
(八)用于承受行人行走的地面板;
(九)水族館和游泳池的觀察窗、觀察孔;
(十)公共建筑物的出入口、門廳等部位;
(十一)易遭受撞擊、沖擊而造成人體傷害的其他部位。
本款第十一項是指《建筑玻璃應用技術規程》JGJ113和《玻璃幕墻工程技術規范》JGJ102所稱的部位。
中國幕墻網ALwindoor知識百科：安全玻璃，是指符合現行國家標準的鋼化玻璃、夾層玻璃及由鋼化玻璃或夾層玻璃組合加工而成的其他玻璃制品，如安全中空玻璃等。單片半鋼化玻璃(熱增強玻璃)、單片夾絲玻璃不屬于安全玻璃。
