上海大都市圈重要城市、杭州都市圈副中心城市，這里是南湖紅船，江南水鄉——嘉興，在中國擁有獨特的歷史地位，被喻為“長三角”的未來之星……
如何用數智制造技術提升這座城市幕墻品質，打造出真正引領未來、全面提升市民獲得感和幸福感的公共建筑，成為了房地產、建筑業，以及門窗幕墻行業新時代的課題!
今天，中國幕墻網ALwindoor.com帶來的：嘉興南湖未來廣場作為當?shù)氐摹鞍倌臧夙?xiàng)”重大項目，更是城市的“十大標志工程”之一。
這也是繼嘉興“森林中的火車站”之后，MAD建筑事務所為“禾城”抄刀設計的又一地標幕墻工程，項目由嘉興市高等級公路投資有限公司投資興建，并交由上海建工裝飾集團負責幕墻的深化設計與施工落地工作。
創新、協調、綠色、開放、共享的發展理念與這座城市的歷史文脈傳承共振，按照嘉興市全面提升城市品質與能級，塑造“紅船魂、國際范、運河情、江南韻”的城市新風貌的總目標。
建設中嘉興南湖未來廣場，將打造成為一個文化休閑與親子活動中心，亦是一個文化傳承與創新的基地，為這座城市注入文化的力量和青春活力。

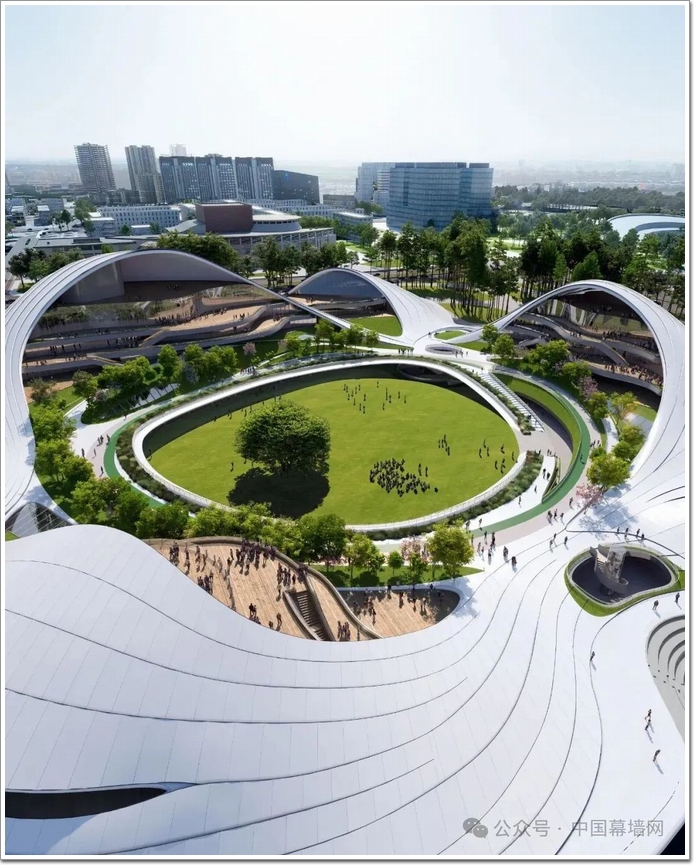

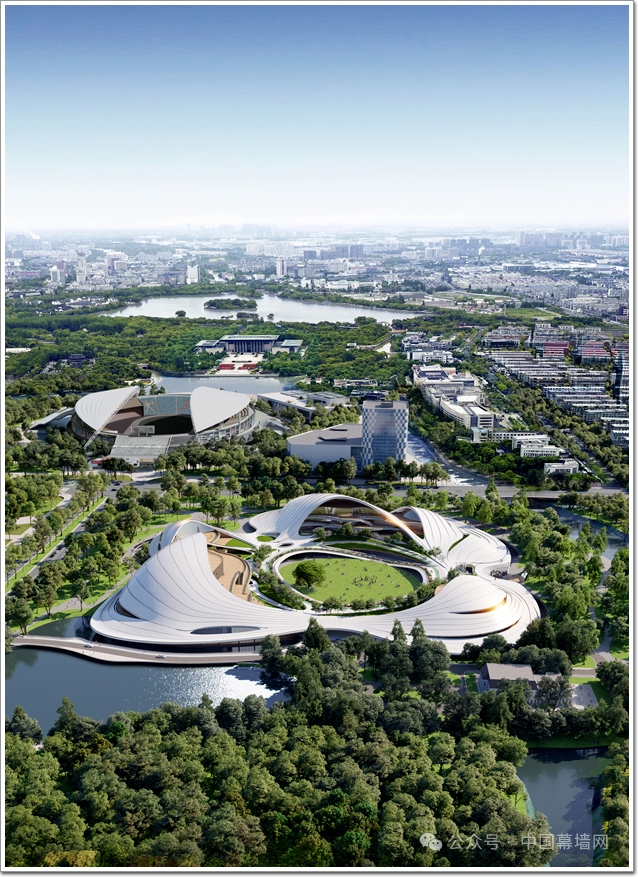

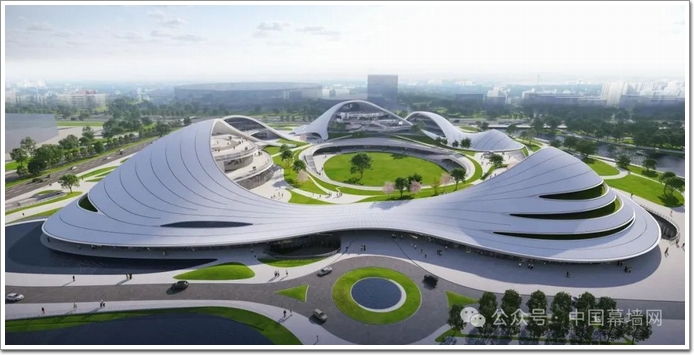

嘉興南湖未來廣場項目位于嘉興城市中軸線，緊鄰風景優美的南湖，并以中央圓形草坪為中心，人和建筑在此互動、共享，這里成為更開放、更親和、更具活力的新型城市空間。
建筑采用大跨度異型空間鋼結構拱桁架系統，配以弧形白色陶瓦曲面幕墻屋面，結合各層退臺空間綠化，形成錯落有致的建筑群落，從而塑造出嘉興文化地標的大氣風范。
整個項目的占地面積達到13萬平方米，包含科學技術館，婦女兒童活動中心和青少年活動中心三個場館，總建筑面積18萬平方米，其中地上面積7.2萬平方米。

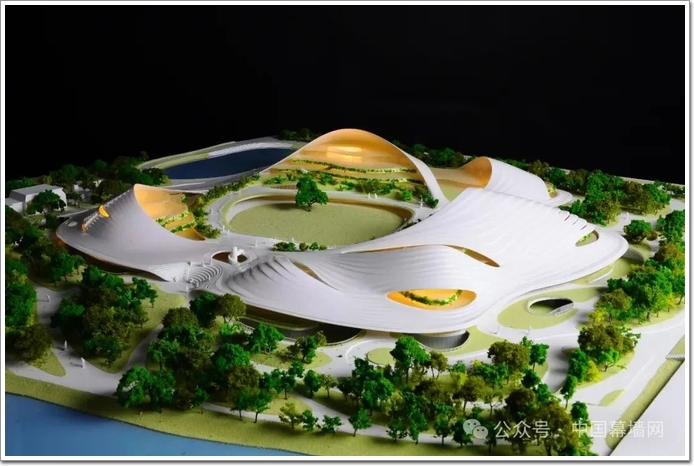

作為一座公園中的景觀建筑，建筑師通過優美的曲線運用，將“三個場館”通過50多萬片疊拼、圍合而成的白色陶瓦雙曲面屋面，以“手拉手”地形式連接在一起。
嘉興南湖未來廣場(左)、馬蒂斯作品《跳舞》(右)

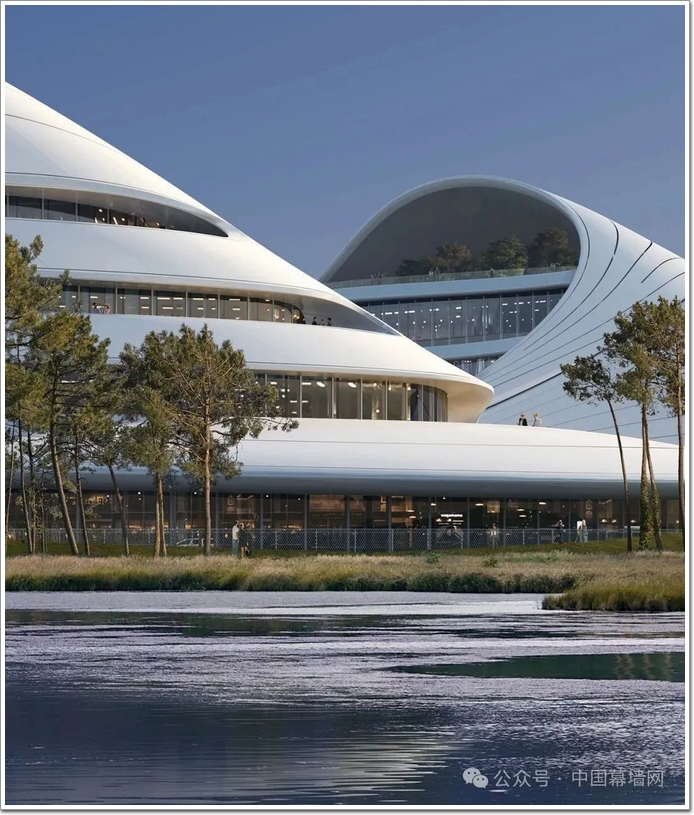

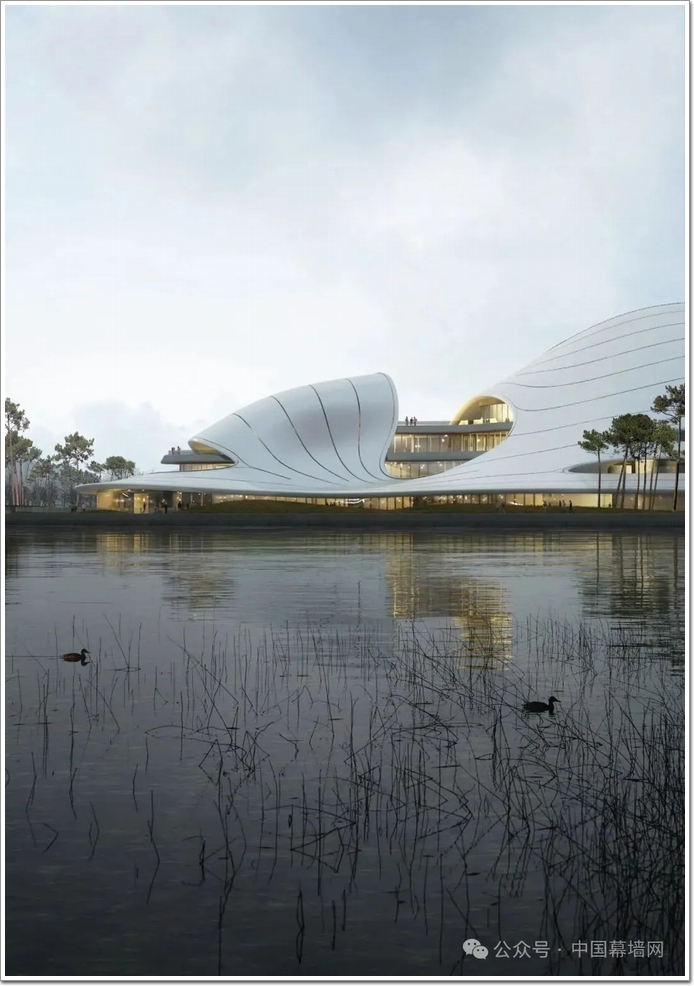

抱合成圓的中央圓形草坪，讓建筑的大體量消融其間!毗鄰南湖，坐擁中央公園的水邊建筑表皮——覆蓋著當?shù)厣a(chǎn)的白色陶板，呼應了江南水鄉傳統筒瓦屋頂?shù)耐瑫r(shí)，也更為經濟節能。

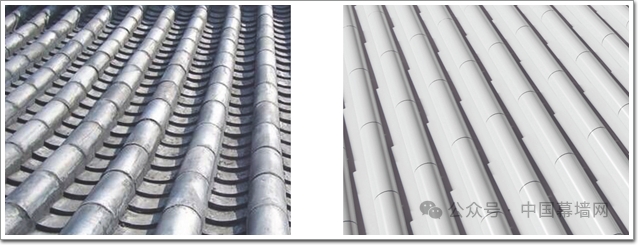

江南傳統筒瓦屋頂(左)、項目的白色陶板屋頂(右)

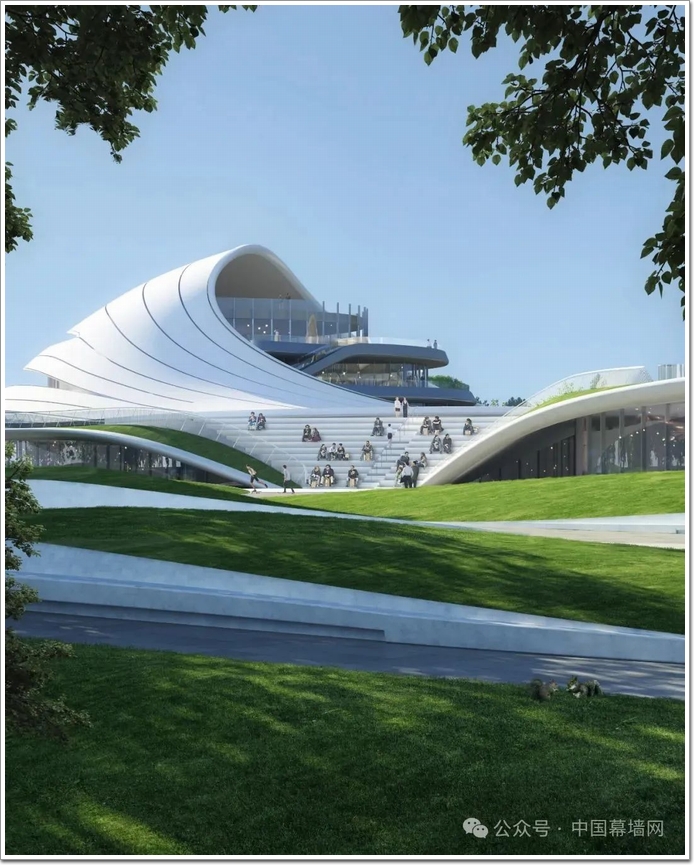

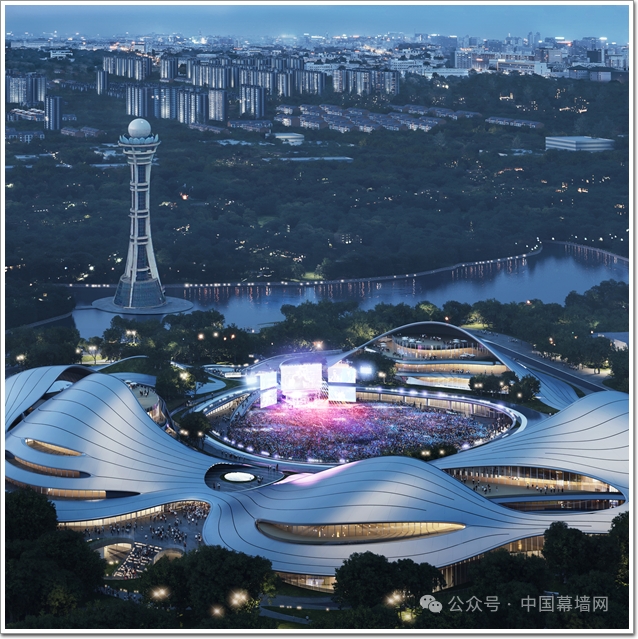

流動的屋面形成連續的天際線，好像被風吹起的篷布，帶來柔軟的包裹感，不管人身處中央草坪或是外圍公園，還是二層環廊之上，步移景異，此起彼伏。
然而!如何將50萬片陶瓦疊拼出順滑的曲面效果，并滿足屋面工藝、結構沉降及溫度變形要求?如何使得屋面系統、雙曲金屬檐口、曲面水泥板吊頂、彎弧玻璃幕墻等系統完美融合?成為了“上海建工裝飾”幕墻設計團隊要化解的第一道難題!
同時，項目中的幕墻均為復雜異形曲面，各幕墻系統之間有近千種交接形式，在設計和施工過程中——如何協調好建筑造型、構造設計、結構偏差、材料工藝，以及所有交接系統的安裝精度!
又成為了考驗團隊設計數字化能力、施工智能化水平的第二道關卡!
創新——復雜異形陶瓦屋面成套智能建筑技術!上海建工裝飾幕墻團隊?wèi){借集團的數字化應用平臺，對復雜異形屋面建造技術研究，形成國內首個復雜異形陶瓦屋面成套智能建造技術。
同時，憑借上海建工裝飾強大的實力，自主研發出一套適應曲面變化、構造合理、安裝簡便的屋面陶瓦系統，并采用數字化BIM分析出各部件之間擬合關系，可根據現場返尺做精準定位，精確控制面板之間的空隙與分縫，簡化現場施工工序，極大提高了安裝效率。

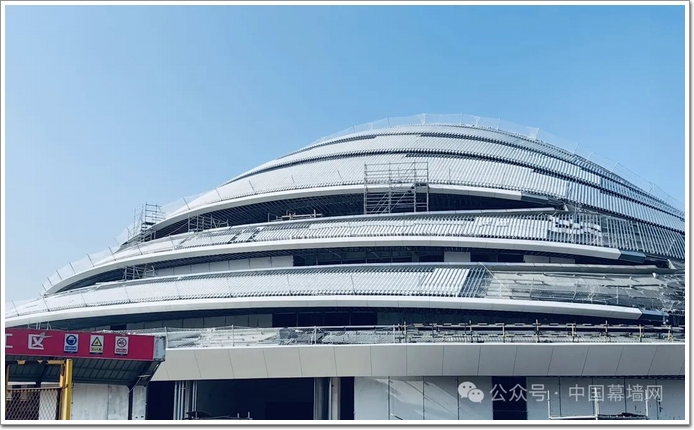

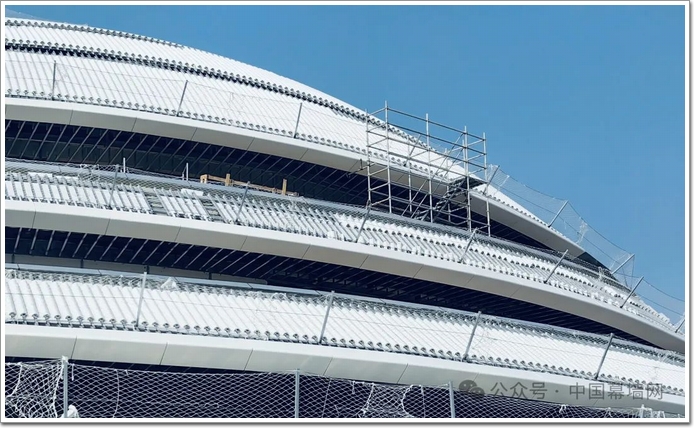

另外，針對屋面的50余萬塊瓦片，根據不規則法線疊拼而成的自由雙曲面造型，包含有2萬多個陶瓦支撐支座、縱橫天溝、異形天窗（詞條“天窗”由行業大百科提供）、雙曲魚眼造型、消防救援窗等系統組成。
根據其結構安全及防水要求高、施工難度大的現狀，項目團隊分別在前、中、后不同階段引入了：復雜異形屋面智能精準測量、三維掃描數字仿真及正向糾偏、超大異形曲面安裝建造等創新型技術的引入，成功在大體量雙曲陶瓦屋面系統中，實現建筑對順滑曲線要求的同時，幕墻系統構造還能吸收主體沉降、應對溫度變形。

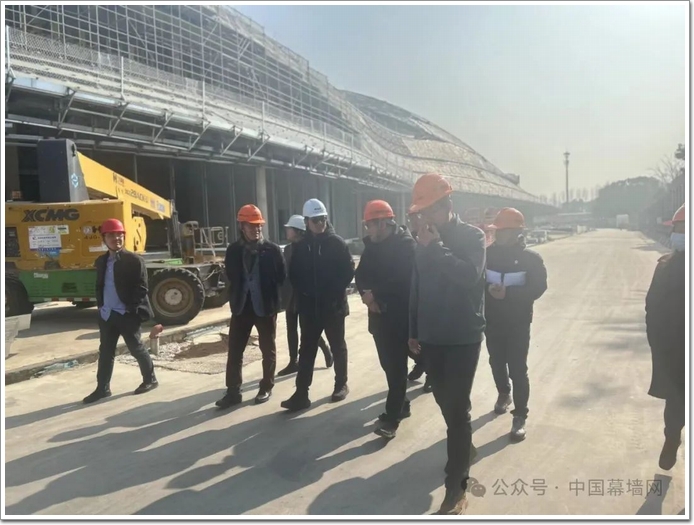

上海建工裝飾團隊與MAD在工程現場
本項目屋面為復雜異形網殼結構，鋼結構變形的精確監控及測量是項目成敗關鍵，具體操作辦法：在施工過程中，根據實際施工情況建立屋面監控分區布置網，以鋼結構原盤中心點復核主體結構確定構造控制界面，通過放樣機器人的應用，將數據整體錄入，直接提取數據打點放樣，智能化識讀、分析判斷，整個放樣過程中，不依賴于現場的軸網和標高線，自動打出激光點用以標識，較傳統放樣方法效率提升6倍。
另外，當主體結構安裝完成后，利用三維掃描技術在短時間內獲取主體鋼構的精確三維數據，通過生成的三維數字模型，運用數字仿真技術對整體幕墻模型進行空間分析及碰撞檢測等測試，及時修改碰撞位置，保證建筑效果的同時也有效的控制了工程造價，通過三維數據模型，也為后期屋面的正向設計模型的建立及優化提供模型基礎。
上海建工裝飾團隊與MAD在工程現場
接下來，項目團隊利用正向設計生成支座定位圖、檁條布置圖，以及對幕墻節點進行優化調整，提前解決設計問題和施工中的潛在偏差，最終達到縮短施工周期、節省成本、提高建筑工程質量的目的。
在進場施工階段中，使用三維掃描技術對屋面進行精確測量，確定鋁合金起始位數據和陶瓦位置，確保加工數據的準確性;進而提供出精準、高效的加工數據，幫助工廠利用加工中心對鋁合金，及陶瓦材料進行精確加工。
在施工前，根據預先排序和標記技術，按照規模、尺寸和形狀對所有鋁合金龍骨，及陶瓦進行數字化預先排序和二維碼標記，并在每根龍骨及陶瓦上標記出其具體安裝位置，確保順利施工。同時，靈活應用斜坡支架技術應用是對于傾斜度大的屋面，可以使用斜坡支架來提供有效而安全的工作平臺。
整個實施過程，通過建立合作與溝通機制，確保施工團隊之間有良好的合作和溝通機制，保持過程的一致性和高效性。
剛解決了項目超大雙曲屋面的問題，接縫的問題“接”踵而至!由于項目露臺檐口及屋面檐口，均為異形曲面金屬鋁板系統，面積達到了1.1萬平米，傳統作法無法保證效果。上海建工裝飾的幕墻團隊通過——基于裝配式的模塊化智能建造技術研究，形成一套“異型檐口智能建造系統”，成功解決復雜異形金屬檐口的智能建造技術。
具體步驟如下：
(1)采用自主研發空間異形幕墻金屬面板，基于圖形批量攤平的數字化加工技術，對異形裝飾面板進行批量排字，通過建立坐標系方式將空間面板攤平，定位到平面目標應置，自動轉正裝飾面板的擺放角度，及統一裝飾面板的加工及安裝方向。隨后，加工部門依據統一的分格面板加工圖，及分格面板的加工數據生產加工相應的分格面板。
(2)精確測量和放線：在施工前采用三維掃描技術進行精確測量，對檐口鋁板和龍骨位置進行準確定位和放線;確保每個構件的尺寸、角度和位置滿足設計要求。
(3)加工精度（詞條“加工精度”由行業大百科提供）控制：明確加工工藝，采用先進的三維數控模具加工設備和技術，以確保檐口鋁板的弧度與模型一致。
(4)提前預制：鋁板系統在工廠采用預拼裝制度，確保構件的精度和裝配性。預制好的構件在現場直接安裝，保障品質及減少現場施工難度。
(5)通過裝配式優化設計，在工廠內預制檐口鋁板龍骨，利用先進的數控設備確保加工精度。運輸鋼桁架至現場后，使用汽車吊按榀對鋼桁架進行整體吊裝，并輔助使用30m直臂高空車。簡化現場施工過程，降低糾正和調整的難度，提高施工效率和質量。
有了好的設計方案，離不開智能建筑技術的強大支撐!項目的空間異形吊頂采用了無機水泥板系統，面積超過1.5萬平米。因此，只有通過裝配式、模塊化的智能建造技術思路，才能實現大空間異形吊頂?shù)耐昝莱尸F(xiàn)。
具體辦法如下：
(1)大空間異面吊頂數字化測量及逆向建模技術
吊頂水泥板采用蒙皮技術實現順滑曲面，利用主龍骨定位弧度曲線，對鋼結構進行精準測量。利用三維掃描技術在短時間內獲取主體鋼構的精確三維數據，通過生成的三維數字模型，運用數字仿真技術對整體幕墻模型進行空間分析及碰撞檢測等測試，及時修改碰撞位置。利用正向設計生成龍骨吊點圖，然后進行橫向龍骨布置圖，提供精確數據以便于后續加工及安裝。
(2)大空間異面吊頂裝配式安裝技術
吊頂龍骨設計采用裝配式單元構造，同步現場根據模型數據，確定主龍骨左右分格的中心位置。現場利用平臺升降裝置及升降車，進行單元鋼架安裝。裝配式單元構造極大減少了現場操作的工作量，提高了安裝效率。
在整個項目的幕墻深化設計和施工過程中，上海建工裝飾幕墻團隊創立了：高標準異形幕墻智能建造關鍵技術體系，自主研發7項創新技術，創造了多項國內首創技術，申請專利5項，最終以綠色化、工業化、數字化賦能城市發展、建筑呈現、幕墻效果，打造出一座具有年度代表性的高端文化場館。期待202“飾”！中國幕墻網ALwindoor.com的讀者朋友們，讓我們共同期待——2024年6月項目的竣工！
