6.2鍍銅GRC掛板幕墻支撐鋼架安裝
鍍銅GRC掛板幕墻支撐鋼架安裝前進行測量定位，由于本工程目前造型為倒錐體及扭曲面造型，幕墻龍骨（詞條“龍骨”由行業大百科提供）測量定位比較復雜、尤為重要。測量定位時，利用主體施工時的外圍定位控制點，采用經緯儀進行打點，對幕墻豎向主受力平面桁架的上下定位坐標點進行控制。桁架吊裝采用電動葫蘆等吊裝設備吊運。安裝時，首先安裝豎向主受力平面桁架，然后安裝橫梁及斜撐構件，形成三角桁架組合體系(圖33)。
圖33 GRC掛板支撐鋼架安裝后效果
6.3鍍銅GRC掛板幕墻GRC面板安裝
中國幕墻網工程庫gck.alwindoor.com正式收錄邯鄲文化藝術中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
邯鄲文化藝術中心
２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程
邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳

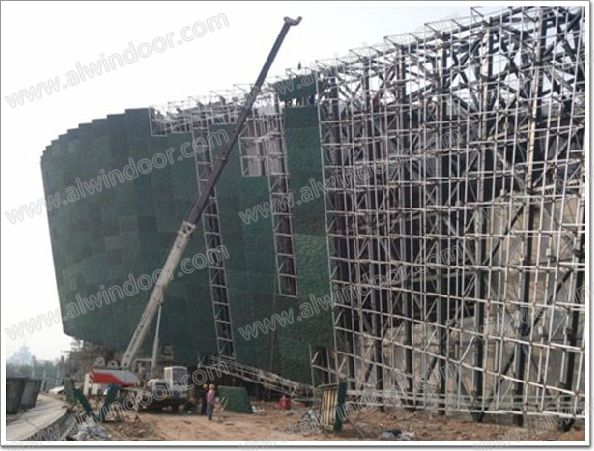

由于單塊GRC板塊重量大，且為倒錐體造型，所以鍍銅GRC掛板安裝采用汽車吊進行吊裝(圖34)。
圖34 GRC掛板施工安裝
7.結束語

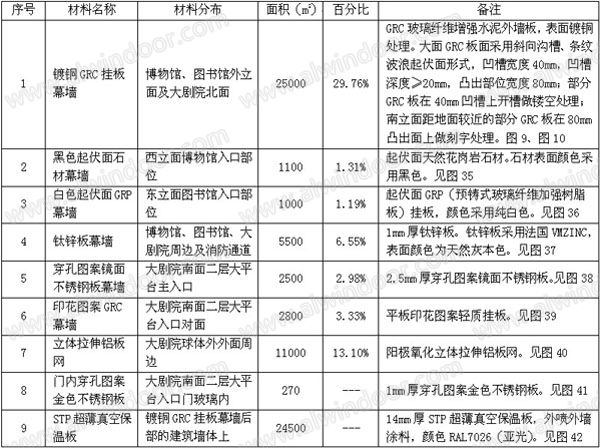

邯鄲文化藝術中心除采用鍍銅GRC掛板幕墻外，還采用了黑色起伏面石材幕墻、白色起伏面GRP幕墻、鈦鋅板幕墻、穿孔圖案鏡面不銹鋼板幕墻、門內穿孔圖案金色不銹鋼板、STP超薄真空保溫板、印花圖案GRC幕墻、立體拉伸鋁板網等一系列新材料及新型幕墻構造形式，極大的豐富了建筑立面，使建筑藝術及建筑思想得到了極大的實現。本工程新材料、新型幕墻見下表。

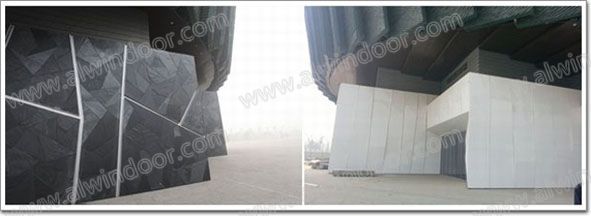

圖35 黑色起伏面石材幕墻 圖36白色起伏面GRP幕墻

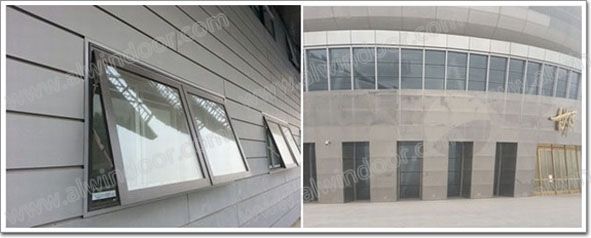

圖37 鈦鋅板幕墻 圖38穿孔圖案鏡面不銹鋼板幕墻
