4.2鍍銅GRC板材受力構造選型
目前，GRC板的受力構造在國內有以下以4種類型：
a.單層板(DCB)：小型板或異型板，自身形狀能滿足剛度和強度要求;
b.有肋單層板(LDB)：小型板或受空間限制不允許使用框架的板如柱面板，可根據空間情況和需要加強的的位置，做成各種形狀的肋;
c.框架板(KJB)：大型板，由GRC面板與輕鋼框架或結構鋼框架組成，能夠適應板內部熱量變化或水分變化引起的變形;
d.夾芯板(JXB)：由兩個GRC面板和中間填充層組成。
根據本工程GRC幕墻特點，幕墻為倒錐造型、板面較大，在保證GRC板面自身受力安全的
前提下、須嚴格控制GRC板面自身的自重荷載，并且需要考慮板面加工、運輸、吊裝及安裝的方便快捷，最終選用框架板(KJB)構造，由GRC板面預埋連接鋼筋、背附鋼框架組成GRC掛板。GRC板裝飾面為波浪起伏條紋造型，板面最薄處設計采用15mm厚，保證GRC板自身重量控制在90Kg/m2以下，背附鋼框架采用50×30×4鋼方管及40×4等邊角鋼組成，GRC掛板整體重量控制在110Kg/m2以下，滿足設計重量要求。GRC板和背附鋼框架之間的連接鋼筋采用柔性錨固，包括承重筋、抗震筋及抗風筋(圖11)。

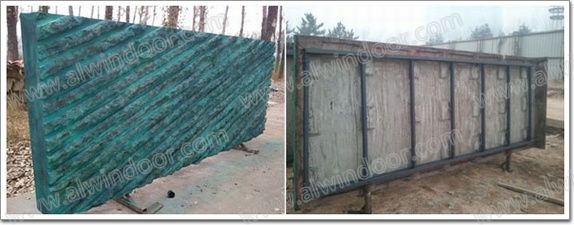

圖11 GRC掛板正表面及背面構造
GRC掛板正面采用電解鍍銅做舊表面處理，掛板背面采用環氧樹脂玻璃鋼進行封閉涂裝（詞條“涂裝”由行業大百科提供）防護處理，背附鋼框架采用熱浸鍍鋅處理后，再采用環氧樹脂玻璃鋼進行封閉涂裝防護處理。
4.3鍍銅GRC掛板幕墻造型成型
本工程B區～E區、B’區～E’區、F區GRC幕墻整體采用倒錐體造型，倒錐體與地面夾角為75.96度，幕墻為GRC倒錐體鱗片疊合造型，所有板的高度分格均按標高對縫。對于倒錐體造型，如果采用矩梯形板或異型版形狀，會造成板的加工尺寸非常多，沒有標準版，給板的模具（詞條“模具”由行業大百科提供）加工、成型及現場安裝造成很大困難，加工安裝工期會很長。針對此情況，板塊設計采用平行四邊形形狀，采用平行四邊形標準版實現倒錐體鱗片疊合造型。在平面半徑不同的各個區域，通過平行四邊形夾角的變化實現造型，在各區形成標準板塊(圖12)。各區標準板塊的標準寬度分別為3893mm(B區)、3936mm(C區)、3888mm(D區)、4147mm(E區)、4211mm(F區)，各區標準板塊的高度都是1524mm。
圖12平行四邊形GRC標準板塊示意圖
A區和A’區為GRC幕墻由倒錐體立面轉換為入口平面GRC幕墻的轉換區，幕墻為GRC扭曲面鱗片疊合造型。對該區板塊，采用三維放樣確定異形板塊形狀。為保證扭曲的平滑度，每塊GRC掛板都采用扭曲處理，通過掛板3個角點平面外的第4個角點的正負Z值進行控制(圖13)。

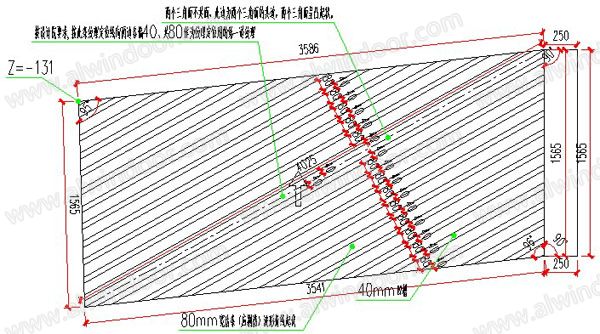

圖13扭曲GRC板塊示意圖
4.4鍍銅GRC掛板幕墻設計計算的基本參數
工程所在地區：河北省邯鄲市
基本風壓： 0.4Kpa，風荷載標準值及設計值按轉角體型系數，取2.0
地面粗糙度（詞條“地面粗糙度”由行業大百科提供）類別：B類
抗震設防烈度：7度(設計基本地震加速度：0.15g);
設計地震分組：第一組;
抗震設防類別：乙類(地震作用按7度，抗震措施按8度)
設計計算按倒錐體最不利工況向外負風壓和自重荷載組合，同時考慮水平地震荷載及溫度荷載的不利影響。
中國幕墻網工程庫gck.alwindoor.com正式收錄邯鄲文化藝術中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
邯鄲文化藝術中心
２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程
邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳
設計計算包括GRC掛板幕墻支撐鋼架的強度及剛度校核及GRC掛板的面板計算。
GRC掛板的面板計算分別進行整體計算及局部計算，包括GRC掛板自身背附鋼架的強度及剛度計算、GRC板面彎曲應力計算、GRC板面抗裂驗算、GRC板面與背附鋼架連接預埋鋼筋計算。
GRC掛板加工成型后、進場前進行3KN/ m2的荷載試驗，試驗支撐及連接方式按現場實際安裝情況，檢測合格后進場安裝。
