邯鄲文化藝術中心GRC鍍銅板幕墻的設計與施工

　　4.8鍍銅GRC掛板幕墻上下收口設計

　　鍍銅GRC掛板標準板塊為側邊翻邊250mm的“L型”平行四邊形板塊，上收口處掛板頂面增加250mm頂翻邊收口，下收口處掛板底面增加250mm底翻邊收口。GRC上部和金屬屋面收口，屋面不銹鋼天溝封至GRC掛板頂部。GRC下部在東邊圖書館入口處的白色起伏面GRP幕墻和鈦鋅板幕墻、鋁板吊頂收口，GRC下部在西邊博物館入口處的黑色起伏面石材幕墻和鈦鋅板幕墻、鋁板吊頂收口(圖18)。

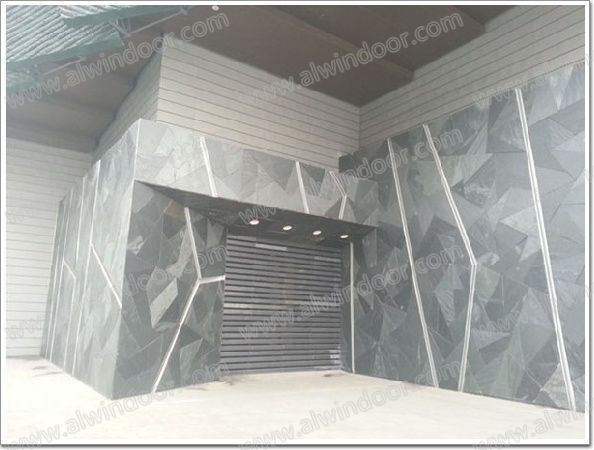

　　圖18 GRC板幕墻底部收口

　　4.9鍍銅GRC掛板鏤空透光板設計

邯鄲文化藝術中心

２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程 　　邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳

查看詳細資料

欲了解本文中提到的"邯鄲文化藝術中心"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　鍍銅GRC掛板幕墻作為建筑外層的裝飾板，其內側建筑房間的采光問題需要解決。為達到采光的功能要求，在內側有采光要求的房間處，設計有鏤空透光GRC板(圖19)，保證大面效果協調的同時，達到采光要求。鏤空透光GRC板采用在板面40mm寬的條紋凹槽處開通槽的設計(圖20)。

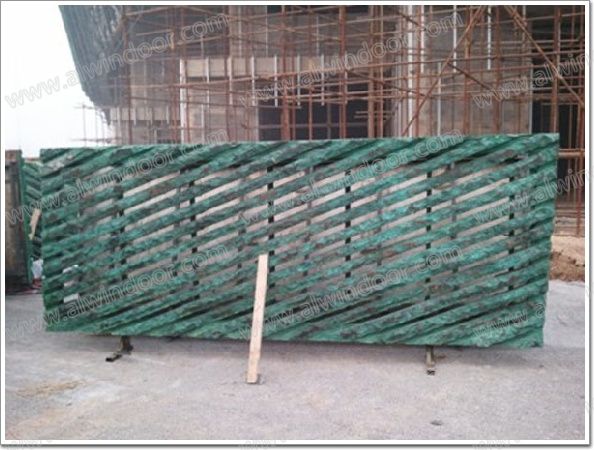

　　圖19 GRC鏤空透光板

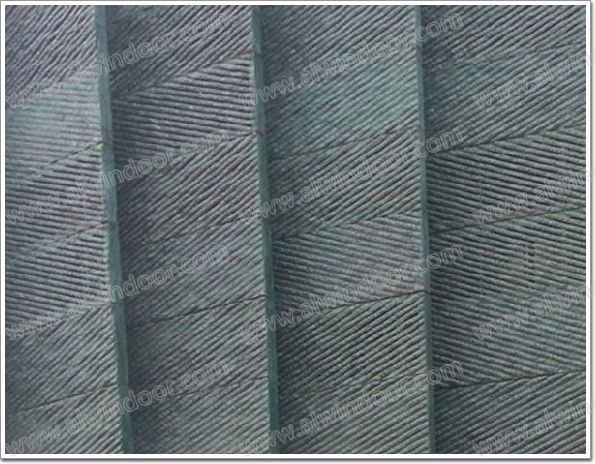

　　圖20 GRC鏤空透光板安裝后效果

　　4.10鍍銅GRC刻字掛板設計

　　本工程大面都采用鍍銅GRC掛板，在A區及A’區的下部，人和GRC掛板接觸、交流最近的部位，設計有鍍銅GRC刻字掛板(圖21)。鍍銅GRC刻字掛板上的字體采用篆體字，在GRC板面模具成型時完成，再經鑿毛處理進行鍍銅，以增加建筑的歷史滄桑感、文化內涵及親切感。設計效果見(圖22)。

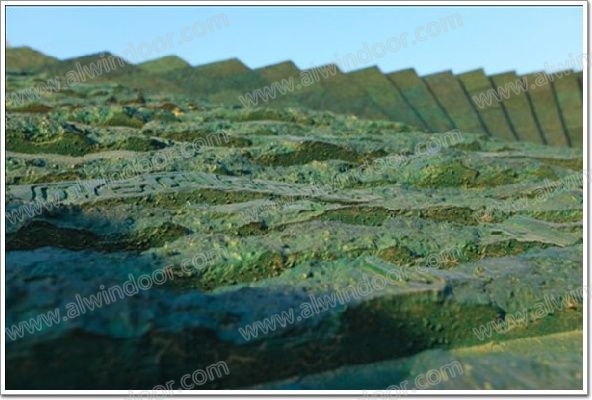

　　圖21 GRC刻字掛板

　　圖22 GRC刻字掛板整體安裝后效果
