4.5鍍銅GRC掛板幕墻支撐結構設計
根據本工程特點及GRC造型，幕墻支撐鋼架設計采用空間三角桁架組合體系，保證結構的受力及整體穩定(圖14)。桁架主管及主橫梁采用60×5鋼方管，內部斜撐等采用50×30×4鋼方管。鋼架采用熱浸鍍鋅處理后，表面再做深灰色防腐漆。主體結構鋼環梁標準層高為6米，幕墻桁架采用螺栓連接鉸接（詞條“鉸接”由行業大百科提供）安裝在環梁上，形成多跨連續的空間桁架受力體系(圖15)。

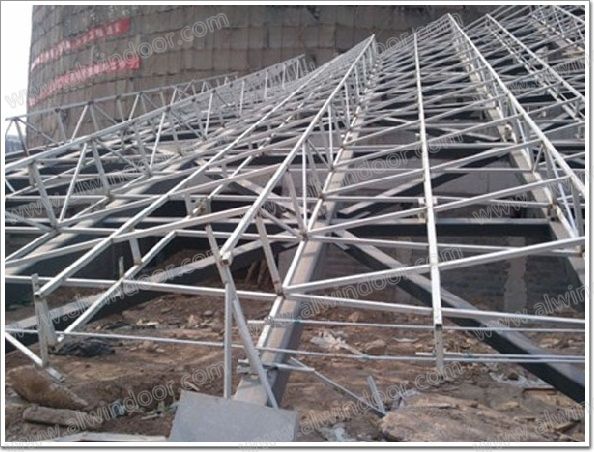

圖14 GRC幕墻支撐鋼架

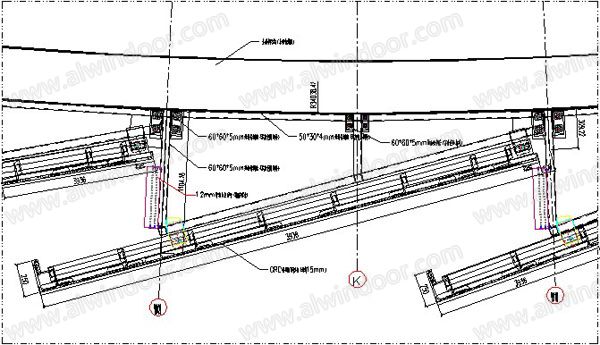

圖15 GRC板幕墻橫剖標準節點
4.6鍍銅GRC掛板幕墻面板安裝連接設計
中國幕墻網工程庫gck.alwindoor.com正式收錄邯鄲文化藝術中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
邯鄲文化藝術中心
２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程
邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳
本工程鍍銅GRC掛板標準尺寸為4m×1.5m，平行四邊形板面。板塊較大，單塊板重量將近700Kg，安裝難度較大。針對此情況，鍍銅GRC掛板安裝連接設計采用干掛設計，以利于板塊的吊裝。板塊采用坐立式安裝，上下各2個點、共4個點安裝固定，板塊下部2點采用插入式螺栓連接，上部2點采用角碼螺栓緊固，4點均固定在豎向主桁架節點處。由于要采用平行四邊形標準板實現倒錐體疊合造型，板的外端安裝點位在不斷變化，對此，設計中進行了充分考慮，保證安裝固定節點有很大的左右調節量及較大的高低、前后調節量，達到三維調節(圖16)。

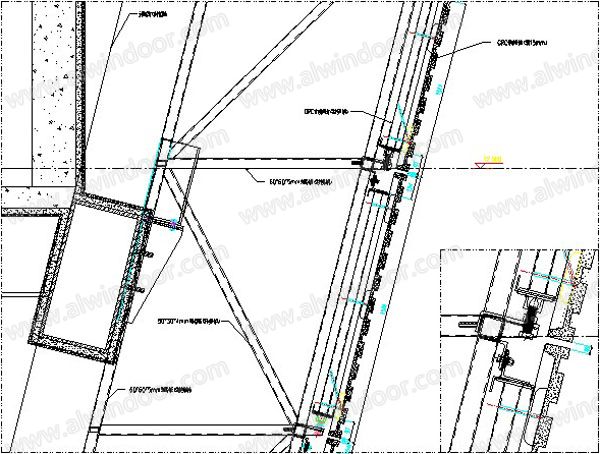

圖16 GRC板幕墻掛板安裝連接節點
4.7鍍銅GRC掛板幕墻側邊封口設計
鍍銅GRC掛板造型為倒錐體鱗片疊合造型，在兩條板面的疊合處，有一條上下寬度變化的側邊開口，寬度約為600mm，設計采用梭型百葉進行封堵。按建筑設計要求，針對不同的平面區域，百葉采用橙色、金色、黃棕色3種顏色，作為幕墻裝飾封堵的同時，配合夜晚燈光的照明效果。GRC側邊封口百葉照片見(圖17)。
圖17 GRC板側邊封口百葉
