3.GRC掛板材料
3.1板材GRC的定義
GRC(GLASS FIBER REINFORED CONCRETE)也稱為GFRC，其中文名為玻璃纖維增強混凝土，是用水泥砂漿作為基材，抗堿玻璃纖維作為增強材料的復合材料，同時，還包括各種用于增強性能的助劑，以及顏料等。
GRC幕墻板是一種以硫鋁酸鹽水泥為膠凝材料，以耐堿玻璃纖維絲作為增強材料，通過機械噴射或自動化流水線輥壓而成的一種玻璃纖維增強水泥板（詞條“水泥板”由行業大百科提供）。該板具有高強、輕質、環保、防火、防水、耐候性（詞條“耐候性”由行業大百科提供）強、藝術質感好、安裝簡便等優點，主要應用于各類建筑的內、外墻裝飾，其表面通過噴砂、酸洗、噴涂、氟碳漆、仿石漆（詞條“仿石漆”由行業大百科提供）等各種裝飾工藝，可制成立體浮雕、砂巖、酸洗、仿大理石、仿花崗巖、甚至仿木紋板等各種效果，并可以直接做出平面、曲面等各種藝術立體造型的風格。
3.2板材GRC的加工
GRC的制造過程中的工藝是十分獨特的，將配制好的玻璃纖維混凝土噴射在模板上,質感細膩，能夠保證產品達到優良的密實性、強度和抗裂性能。這樣制作出來的產品在品質上與普通的混凝土涂抹工藝有著天壤之別。近幾年，單層GRC薄板已經得到了較為廣泛的應用。
3.3本工程GRC板的選用
為了實現該建筑猶如絲綢般飄動的不規則建筑立面及流動而復雜的外立面造型，采用了背附鋼架的GRC預制大板，同時還做到板塊分割設計從屋面到層間在統一豎向線上，并嚴格對應幕墻分縫。鍍銅GRC掛板幕墻面積約為25000多平方米，鍍銅GRC掛板總數為3500多塊。為了解決板塊加工及綜合考慮經濟造價等因素，除頂部及底部收口GRC板和正立面大劇院兩側匍匐于地面蜿蜒而下的GRC板為異型外，其余均為標準規格板。L型，4m×1.5m平行四邊形板面，短邊九十度彎折進0.25 m，板表面刻凸凹相間的線條，相鄰的凸出線條帶有互相交替且波浪起伏的條紋，表面自然鑿毛，然后鍍銅并且自然做舊處理。
4.鍍銅GRC板幕墻設計
中國幕墻網工程庫gck.alwindoor.com正式收錄邯鄲文化藝術中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
邯鄲文化藝術中心
２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程
邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳
4.1鍍銅GRC板幕墻造型
邯鄲文化藝術中心鍍銅GRC板幕墻造型由連續曲面組成(圖7)，采用開縫式鱗片疊合造型，幕墻高度隨曲面的延伸高低變化、平滑過渡。幕墻按平面半徑的不同共分為11個區(圖8)，包括A區、B區、C區、D區、E區、A’區、B’區、C’區、D’區、E’區、F區。

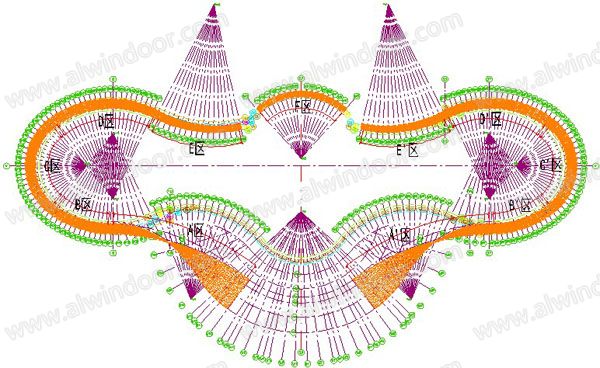

圖7邯鄲文化藝術中心GRC板平面分布圖
圖8邯鄲文化藝術中心GRC板三維立面圖
A區～E區與A’區～E’區GRC造型相互對稱，平面半徑相同，各區幕墻平面半徑隨標高不同進行變化。B區～E區、B’區～E’區、F區GRC幕墻整體采用倒錐體造型，倒錐體與地面夾角為75.96度，幕墻為GRC倒錐體鱗片疊合造型(圖9)。A區和A’區為GRC幕墻由倒錐體立面轉換為入口平面GRC幕墻的轉換區，幕墻為GRC扭曲面鱗片疊合造型(圖10)。

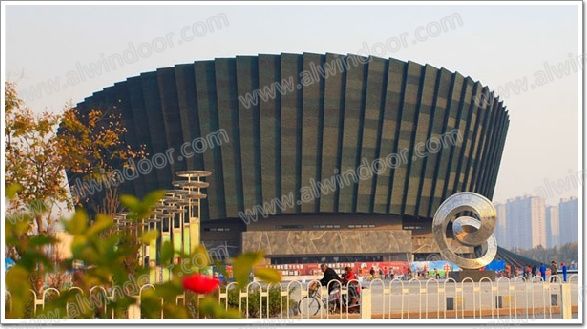

圖9 GRC板幕墻倒錐體鱗片疊合造型

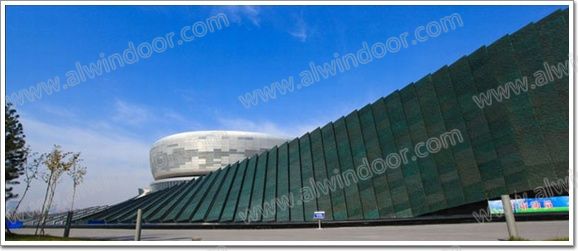

圖10 GRC板幕墻扭曲面鱗片疊合造型
