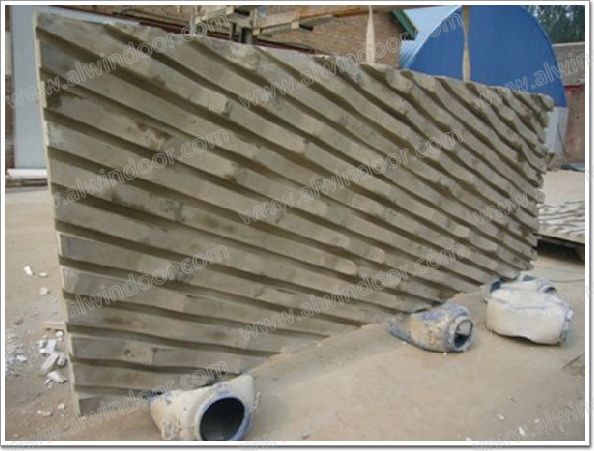

圖27 GRC掛板成型脫模
GRC掛板成型脫模后28天齡期樣板材性檢驗結果應滿足表2要求。

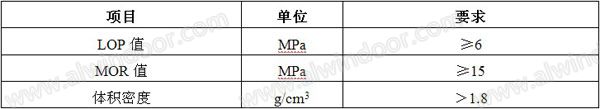

表2：28天齡期的GRC試驗樣板材性要求
28天齡期的樣板材性檢驗分別GRC板生產制作之前、中期和結束時進行。
5.5鍍銅GRC掛板剔鑿制作
邯鄲文化藝術中心GRC板噴射成型、脫模后，按建筑設計效果要求，需進行波浪起伏條紋面的剔鑿，剔鑿采用人工剔鑿的隨機剔鑿方式，剔鑿量按條紋表面面積的百分比5%、10%、15%進行隨機控制，以達到自然、滄桑的歷史厚重感(圖28～圖29)。

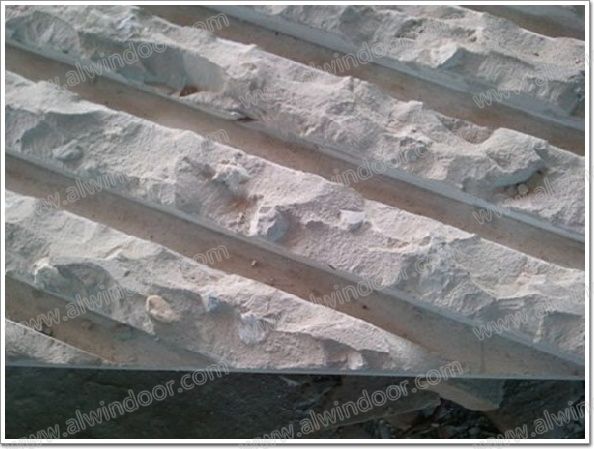

圖28 GRC掛板剔鑿后局部

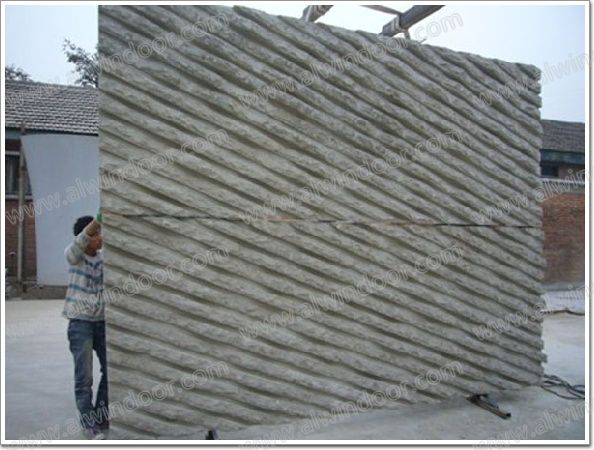

圖29 GRC掛板剔鑿后整體
5.6 GRC鍍銅和仿青銅處理
GRC板鍍銅采用硫酸鹽鍍銅工藝。對 GRC 表面進行預處理后，再采用電解方法使GRC 表面獲得銅鍍層，在此基礎上做舊處理，從而達到青銅面的建筑效果。
鍍層應該抗拉強度高，延伸性好。在使用過程中不發生起皮、剝落等質量問題。
整塊板材應該一次性作鍍層處理。
鍍銅層必須提供十年質量保證：在本項目使用條件下確保不掉落、起皮保證銅的自然氧化色。
5.6.1 表面處理
a. 前處理階段
檢查并清理基材板塊。除塵、除油污。
噴涂基層膠：采用丁苯橡膠類做表面基層處理。
中國幕墻網工程庫gck.alwindoor.com正式收錄邯鄲文化藝術中心工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
邯鄲文化藝術中心
２５０００㎡，最大的鍍銅ＧＲＣ板幕墻工程
邯鄲文化藝術中心(戲稱“大元寶”)位于邯鄲市中軸線人民路與滏東交叉口東北角，東西長約590米，南北長約280米，其中包括邯鄲大劇院（1567座）、報告廳
干燥處理后噴涂底銅層：厚度至少3μm的銅層
干燥方式為常溫下干燥處理。
活化處理：采用至少10%的H2SO4 溶液浸泡
上一頁1234567891011下一頁
